1. 什么是 BIOS？ (简要介绍)
2. 如何进入 R720 的 BIOS/UEFI 设置界面？ (进入方法)
3. BIOS/UEFI 设置界面详解 (主要菜单和功能介绍)
4. 常用的 BIOS 配置和最佳实践 (针对不同场景)
5. 如何更新 BIOS？ (重要操作指南)
6. 常见问题与故障排除

什么是 BIOS？

BIOS (Basic Input/Output System，基本输入输出系统) 是存储在主板上一块闪存芯片中的固件，它是服务器在加电后、操作系统启动前,第一个运行的软件。

• 角色：负责硬件自检、初始化和配置，如 CPU、内存、硬盘、网卡等。
• 演变：现代的 R720 使用的不再是传统的 BIOS，而是 UEFI (Unified Extensible Firmware Interface)，UEFI 是 BIOS 的现代化替代品，提供了更快的启动速度、更大的硬盘支持（超过 2TB）、更友好的图形界面和更好的安全性（如 Secure Boot）。
• 在 R720 上的体现：在戴尔的术语中，您进入的设置界面通常被称为 "System Setup" 或 "F2 Utility"，其底层固件就是 UEFI。

如何进入 R720 的 BIOS/UEFI 设置界面？

进入 R720 的 BIOS 非常简单,但时机很重要。

1. 开机或重启服务器。
2. 在出现 "DELL" 或 "PowerEdge" 徽标时，立即、反复地按 F2 键。
3. 如果成功，您会看到一个蓝色的、文本或图形化的设置界面，这就是 System Setup (F2)。

其他常用按键：

• F12：启动菜单，允许您在启动时选择从哪个设备（如硬盘、U盘、网络）启动，而不需要进入 BIOS 修改启动顺序。
• Ctrl + R：RAID 控制器卡的配置界面，用于配置服务器的物理硬盘（创建 RAID 0, 1, 5, 10 等）。注意： 这不是主 BIOS，而是 PERC (PERipheral RAid Controller) 卡的配置工具。
• F10：在启动时按 F10，会尝试从网络启动,通常用于部署系统。

BIOS/UEFI 设置界面详解

进入 F2 后，您会看到一个主菜单，通常包含以下几个主要部分（具体名称可能因 BIOS 版本略有不同）：

Main (主信息)

这里显示服务器的基本信息,通常是只读的。

• System Info：系统型号、服务标签、BIOS 版本、Express Service Code 等。
• System Memory：已安装的内存总量、速度、通道数。
• Processor Info：已安装的 CPU 型号、核心数、线程数。
• Device Information：主要硬件信息，如视频控制器、系统 ROM 等。

System Settings (系统设置)

这是最核心的配置区域,包含大量关键设置。

• System Profile：【非常重要】

  • Performance Per Watt (性能/瓦特)：默认选项，平衡性能和功耗,适合大多数场景。
  • Performance (性能)：最大化 CPU 性能，风扇转速会更高,噪音和功耗增加。
  • Quiet (安静)：降低风扇转速，噪音减小，但可能影响 CPU 频率调节。
  • Cool (散热)：优化散热,风扇会根据温度智能调节。
  • Custom (自定义)：允许您手动设置风扇曲线和电源管理策略。

• Boot Settings：

  • Boot Mode：【关键设置】
    • UEFI：现代模式，支持 GPT 分区和大容量硬盘，启动更快。推荐用于新安装的操作系统（如 Windows Server 2025/2025, 2025, Ubuntu 18.04+）。
    • BIOS：传统兼容模式，使用 MBR 分区。用于安装旧版操作系统（如 Windows Server 2008 R2）或某些有特殊要求的 Legacy 应用。
  • Boot List：选择是使用 "UEFI Boot Order" 还是 "BIOS Boot Order"。
  • Boot Sequence：设置设备的启动优先级，第一启动项是 Hard Drive C:，第二是 Network Adapter。

• Integrated Devices：


  （图片来源网络，侵删）
  • 可以开启或关闭板载设备，如：
    • Onboard LOM1/LOM2：板载网卡，通常用于 iDRAC 或网络启动。
    • Onboard SATA：板载 SATA 控制器。
    • Onboard USB：板载 USB 端口。

• System Security：

  • Password Status：设置管理员密码和普通用户密码。

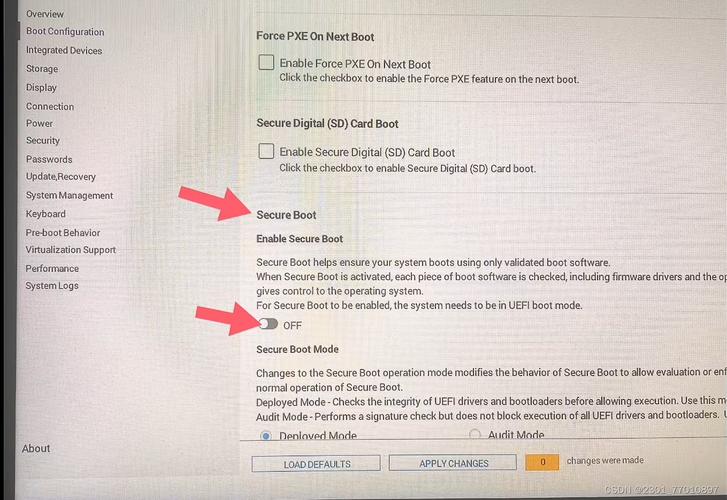

  • Secure Boot：【重要安全功能】 仅在 Boot Mode 设置为 UEFI 时可用，它能确保只有经过数字签名的操作系统和驱动程序才能启动，防止恶意软件在系统启动前加载,建议在安装完正版操作系统后开启。

• Virtualization Technology：

  • Intel Virtualization Technology (Intel VT-x)：必须开启，才能运行虚拟机软件（如 VMware ESXi, Hyper-V）。
  • Intel Virtualization Technology for Directed I/O (Intel VT-d)：【对于虚拟化至关重要】 开启后，可以为虚拟机直接分配物理设备（PCI Passthrough），如显卡、网卡等,强烈建议在虚拟化环境中开启。

System Profile Settings (系统配置文件设置)

当您在 System Settings 中选择 Custom 后,可以在这里进行更精细的调整。

• Fan Policy：自定义风扇的转速曲线，可以根据服务器机房的温度和噪音要求进行调整。警告： 不建议随意修改,不当设置可能导致服务器过热。

Storage Settings (存储设置)

• RAIS / SAS Management：管理 PERC RAID 控制器，在这里可以查看物理磁盘状态、虚拟磁盘信息等，但创建 RAID 的主要操作还是在 Ctrl+R 界面完成。

iDRAC Settings (iDRAC 设置)

• iDRAC Card：查看 iDRAC 控制卡的固件版本和状态。
• iDRAC Network：配置 iDRAC 的网络设置，如 IP 地址、子网掩码、网关等,这是远程管理服务器的关键。

Boot Settings (启动设置)

• Boot Sequence：详细的启动顺序列表,可以拖动设备来调整优先级。
• Add Boot Option：手动添加一个启动项，例如从指定的 ISO 文件或网络位置启动。

常用的 BIOS 配置和最佳实践

安装 Windows Server 2025/2025

1. 进入 System Settings -> Boot Settings。
2. 将 Boot Mode 设置为 UEFI。
3. 确保开启 System Security -> Secure Boot。
4. 进入 System Settings -> System Security -> Virtualization Technology，开启 Intel Virtualization Technology 和 Intel VT-d。
5. 插入安装 U 盘，在启动时按 F12，选择从 U 盘启动，或进入 BIOS 设置 U 盘为第一启动项。

安装 VMware ESXi

1. 进入 System Settings -> Boot Settings。
2. 将 Boot Mode 设置为 UEFI。
3. 进入 System Settings -> System Security -> Virtualization Technology，开启 Intel Virtualization Technology 和 Intel VT-d。
4. 插入 ESXi 安装 U 盘，按 F12 从 U 盘启动。

作为虚拟化主机长期运行

1. 开启 VT-d：这是必须的，以支持 SR-IOV 或 PCI Passthrough。
2. 配置 System Profile：根据机房环境选择 Performance 或 Performance Per Watt，如果噪音是问题，可以选择 Quiet,但要监控服务器温度。
3. 配置 iDRAC：为 iDRAC 分配一个静态 IP 地址,以便随时随地远程管理服务器。
4. 设置启动顺序：确保服务器优先从硬盘启动,避免每次重启都进入启动菜单。

作为文件服务器或通用应用服务器

1. 开启 VT-x：即使不跑虚拟机，开启它也无妨,且为未来可能的需求做准备。
2. 配置 System Profile：选择 Performance Per Watt 是一个安全且高效的选择。
3. 配置 RAID：通过 Ctrl+R 创建合适的 RAID 阵列（如 RAID 5 用于数据保护，RAID 10 用于性能）。

如何更新 BIOS？

更新 BIOS 是一项有风险的操作,请务必谨慎。

准备工作：

1. 确认服务器型号和当前 BIOS 版本：在 Main 菜单中查看。
2. 下载正确的 BIOS 文件：访问 戴尔官方支持网站，输入您服务器的服务标签，选择 "Drivers & Downloads"。
3. 筛选下载：在类别中选择 "BIOS"，下载最新的 BIOS 文件（通常是 .exe 或 .exe.zip 格式）。
4. 了解更新内容：阅读更新说明,确认新版本是否解决了您遇到的问题或包含了您需要的功能。
5. 确保服务器稳定：更新过程中绝对不能断电！最好在稳定的电网环境下,并关闭所有不必要的服务。
6. 备份重要数据：虽然 BIOS 更新失败通常不会影响硬盘数据,但备份总是好的习惯。

更新方法：

使用 Dell Update Packages (DUP) 文件（推荐） 这是最安全、最简单的方法。

1. 将下载的 .exe 文件（R720 bios.exe）复制到服务器的桌面上。
2. 双击运行该文件。
3. 文件会自动解压并运行更新程序。
4. 按照屏幕提示操作，通常它会：
   • 显示当前 BIOS 版本和目标版本。
   • 提示您确认更新。
   • 更新过程会自动完成,服务器会自动重启。
5. 重启后，再次进入 F2 查看 Main 菜单，确认 BIOS 版本已更新。

使用 U 盘更新（如果系统无法启动）

1. 在另一台电脑上，下载 BIOS 文件。
2. 解压文件，找到一个 .HDR 或 .sig 文件,这是固件本身。
3. 将此 .HDR 文件复制到一个格式化为 FAT32 的 U 盘根目录。
4. 将 U 盘插入 R720。
5. 开机或重启，在出现 "DELL" 徽标时，立即、反复地按 F12 键。
6. 在 One-Time Boot 菜单中，选择 BIOS Update 或类似的选项。
7. 系统会自动检测到 U 盘中的固件文件并开始更新。
8. 更新完成后,服务器会自动重启。

常见问题与故障排除

• 问题：按 F2 没反应，直接进入系统。

  • 原因：按键时机不对,或者键盘有问题。
  • 解决：确保使用的是 PS/2 或 USB 键盘，并在开机看到戴尔徽标后立刻、连续地按 F2,可以尝试拔掉再插上键盘。

• 问题：更新 BIOS 后，服务器无法启动。

  • 原因：BIOS 更新失败或不完整。
  • 解决：
    1. 强制恢复：开机时按 F12，进入 One-Time Boot 菜单，选择 System Recovery 或 BI Recovery 选项，服务器会从 iDRAC 或某个预留分区恢复上一个版本的 BIOS。
    2. U 盘恢复：如果上述方法无效，使用方法二中提到的 U 盘恢复方法，但需要找到上一个版本的 BIOS 文件。

• 问题：安装操作系统时找不到硬盘。

  • 原因：
    1. 没有创建 RAID 阵列，硬盘处于 JBOD (Just a Bunch of Disks) 状态,而某些系统安装程序无法识别。
    2. Boot Mode 设置错误（例如想用 UEFI 但设置成了 BIOS）。
  • 解决：
    1. 开机时按 Ctrl+R 进入 RAID 配置界面，创建一个 RAID 阵列（如 RAID 0）。
    2. 检查 System Settings -> Boot Settings 中的 Boot Mode 是否与您的操作系统安装盘类型匹配。

希望这份详细的指南能帮助您完全掌握戴尔 R720 服务器的 BIOS 设置！
