华硕笔记本电脑拆卸图解是一项需要细致操作和专业知识的技术活,通常用于硬件升级、故障维修或深度清洁，不同型号的华硕笔记本在内部结构上可能存在差异，但整体拆卸流程和核心部件布局具有一定的共性，以下将以常见机型为例，结合图文说明的形式（注：实际操作需参考具体型号的官方维修手册），详细拆解步骤及注意事项，帮助用户了解笔记本电脑的内部构造和操作规范。
拆卸前的准备工作
- 工具准备：精密螺丝刀套装（含十字、PH0、PH1等型号）、塑料撬棒、防静电手环、镊子、吹风机（用于软化胶粘剂）。
- 安全防护：断开电源适配器，移除电池（若为内置电池需先放电），佩戴防静电手环避免静电损伤电子元件。
- 资料确认：通过华硕官网或第三方网站（如iFixit）查询对应型号的维修手册，确认螺丝规格和拆卸顺序，避免错装或损坏部件。
外部部件拆卸
-
后盖螺丝拆卸
将笔记本翻转至背面，使用合适规格的螺丝刀取下所有后盖螺丝，部分机型螺丝长度不同，需按位置分类放置（可用磁吸盒或标签标注），华硕天选系列通常有8-10颗固定螺丝，其中2颗可能隐藏于脚垫或标签下，需用撬棒小心揭开。 -
开后盖与断开连接
用塑料撬棒沿后盖缝隙轻轻划开，避免暴力撬导致卡扣断裂，开后盖后，若内置电池需先断开电池排线（通常为白色或黑色塑料接头，向外轻拔即可），再断开其他排线（如键盘、触摸板、屏幕排线），操作时注意排线方向，避免反插损坏接口。

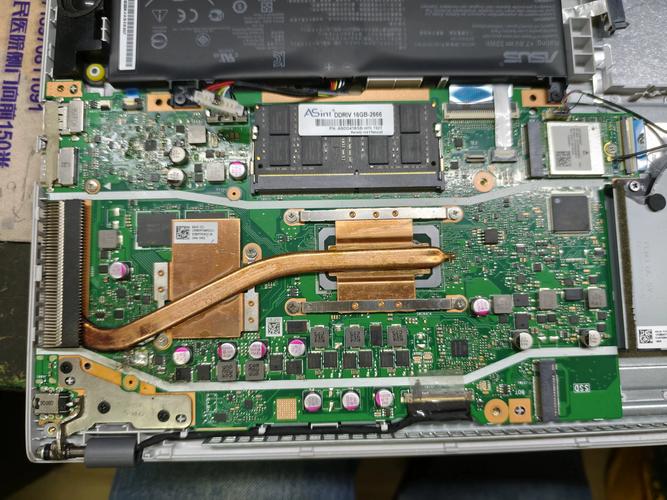

核心部件拆卸流程
以下是常见内部部件的拆卸顺序及要点,可通过表格对比关键步骤：
| 部件名称 | 拆卸步骤 | 注意事项 |
|---|---|---|
| 内存条 | 拔开两侧卡扣，内存条自动弹出，然后取出。 | 避免触摸金手指，安装时确保卡扣完全扣紧。 |
| 硬盘/SSD | 拧下固定硬盘的螺丝，拔出硬盘托架，断开SATA或M.2接口连接。 | M.2 SSD需注意防呆缺口，对准接口后轻压平插入。 |
| 无线网卡 | 断开天线（先拆黑色线再拆白色线，避免混淆），拧下固定螺丝，取出网卡。 | 天线接头脆弱，建议用镊子夹取，安装时确保天线固定牢固。 |
| 散热模块 | 拧下散热风扇和散热铜管的固定螺丝，先断开风扇电源，再整体取出散热模块。 | 散热硅脂若需更换，需清理干净CPU和GPU表面，涂抹均匀（米粒大小即可）。 |

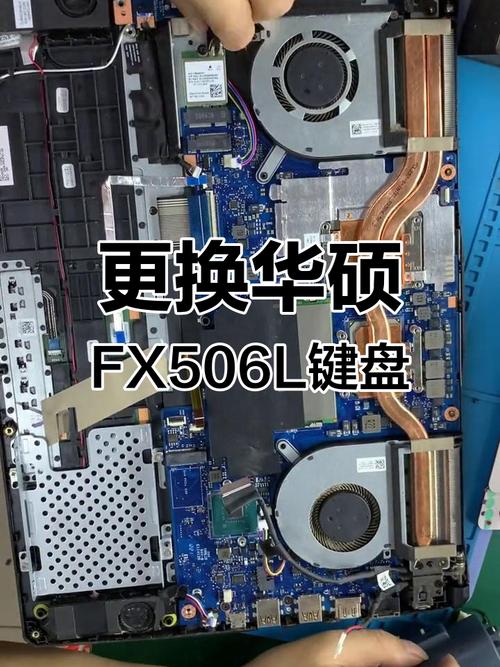

| 键盘/触摸板 | 拆下C面键盘框架螺丝，撬开键盘排线接口，取出键盘；触摸板同理需断开排线。 | 部分机型键盘与触摸板为一体设计，需同步拆卸，注意排线长度限制。 |
| 主板/屏幕 | 拆下主板所有固定螺丝（含隐藏螺丝），断开各部件排线后取出主板；屏幕需先移边框。 | 主板螺丝长度差异大，务必分类存放，屏幕排线极细，操作时避免弯折。 |
组装与测试
拆卸完成后,按相反顺序组装部件，确保所有排线插接到位、螺丝拧紧力度适中（过紧可能导致塑料件开裂），组装完毕后，先不装后盖，连接电源开机测试，确认硬件正常工作后再装回后盖，避免反复拆卸。
注意事项
- 保修风险：自行拆卸可能导致官方保修失效，建议非专业人士仅进行简单升级（如内存、硬盘）。
- 数据安全：拆卸前务必备份重要数据，避免误操作导致硬盘损坏。
- 环保处理：废旧电池需单独回收，不可随意丢弃。
相关问答FAQs
Q1：拆卸华硕笔记本时，螺丝拧不动或滑丝怎么办？
A：若螺丝滑丝，可用橡皮筋增加摩擦力，或用小号螺丝刀尝试重新对准槽口；若螺丝生锈，可滴少量除锈剂静置10分钟后再操作，避免强行使用蛮力，以免损坏螺丝或外壳。
Q2：更换华硕笔记本CPU需要重新涂散热硅脂吗？如何选择硅脂？
A：更换CPU后必须重新涂散热硅脂，旧硅脂需用无水酒精和棉签彻底清除，建议选择导热系数≥8W/m·K的硅脂（如信越7921、利民TF7），涂抹时以CPU盖中心为原点，均匀涂抹薄薄一层，厚度不超过0.1mm，避免溢出污染其他元件。
