从零开始：STM32F407搭建高性能Web服务器（附源码与实战指南）

Meta描述：

本文详细讲解如何基于STM32F407微控制器搭建一个功能强大的Web服务器，包含环境搭建、LwIP协议移植、HTTPD服务配置、动态网页生成以及文件系统访问等核心步骤，并提供完整源码和调试技巧，助你快速掌握嵌入式Web开发,实现设备远程监控与控制。

引言：为什么选择STM32F407做Web服务器？

在物联网（IoT）浪潮席卷全球的今天，将传统嵌入式设备接入互联网，实现远程监控、数据上传和云端交互，已成为一种主流趋势，而STM32F407作为意法半导体（ST）推出的高性能Cortex-M4内核微控制器，凭借其强大的处理能力（168MHz主频）、丰富的外设资源（以太网、USB、SDIO等）以及低功耗特性,成为了构建嵌入式Web服务器的理想选择。

本文将以STM32F407为核心，手把手教你如何从零开始，构建一个能够稳定运行、支持动态网页、并可访问外部存储的Web服务器，无论你是嵌入式开发新手还是希望进阶的工程师,这份详尽的指南都将为你提供宝贵的实践参考。

核心组件准备：我们需要哪些“弹药”？

在开始编码之前,我们需要准备好硬件和软件环境。

硬件清单

• 主控芯片： STM32F407VGT6（或其他型号，如STM32F407IGH6,确保有以太网外设）

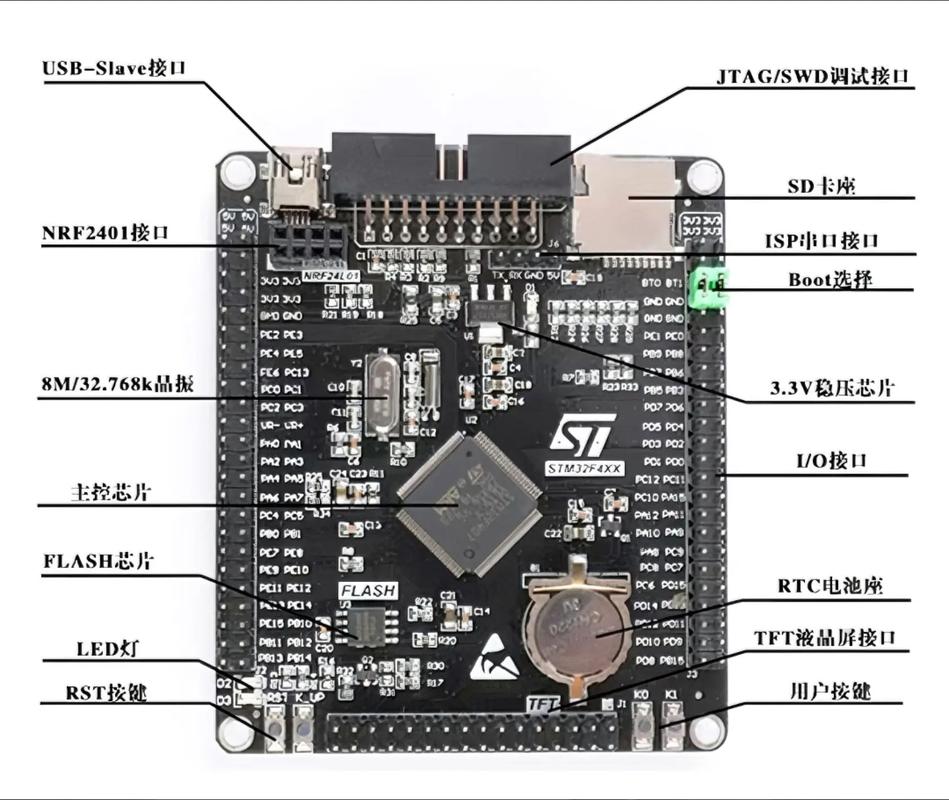

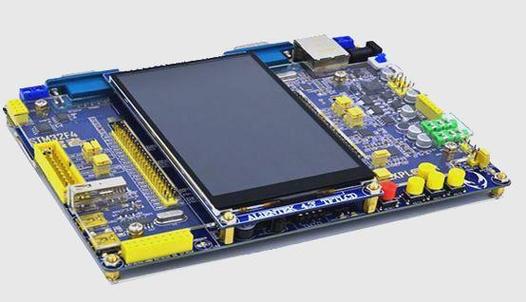

• 开发板： 正点原子、野火等主流STM32F407开发板（通常已集成PHY芯片和RJ45接口）
• 以太网PHY芯片： 通常集成在开发板上，如LAN8720A
• 存储卡： MicroSD卡（用于存放网页文件,可选）
• 调试器： ST-Link V2/V3
• PC： 安装好开发环境

软件环境

• IDE： Keil MDK 5 或 STM32CubeIDE（推荐后者,集成了配置工具）
• 固件库/ HAL库： STM32F4xx Standard Peripheral Library 或 STM32CubeF4 HAL库
• TCP/IP协议栈： LwIP (Lightweight IP)，这是嵌入式领域最广泛使用的开源TCP/IP协议栈,专为资源受限的微控制器设计。
• 文件系统： FatFs（用于读取SD卡中的网页文件）
• 串口调试工具： XCOM、SecureCRT等

关键技术栈解析：LwIP与HTTPD

我们的Web服务器核心是LwIP协议栈中的HTTPD（HyperText Transfer Protocol Daemon）模块。

LwIP简介

LwIP是一个专注于减少内存占用的轻量级TCP/IP协议栈，它实现了TCP、UDP、ICMP等核心协议,并提供三种API供用户调用：

• Raw API： 最底层，直接在LwIP的内部任务中调用，效率最高,但编程复杂。
• Netconn API： 提供了阻塞式的socket接口,编程相对简单。
• Socket API： 提供了类似标准BSD Socket的接口，移植性最好,但开销最大。

对于STM32F407这样的MCU，我们通常使用Raw API或Netconn API,以获得最佳性能。

HTTPD模块工作原理

LwIP的HTTPD模块负责处理HTTP请求并返回响应,它有两种主要的工作模式：

• 静态页面模式： 直接返回编译进代码中的HTML字符串，这种方式简单,但无法实现动态内容。
• SSI（Server Side Includes）模式： 允许在HTML文件中使用特殊的标签（如<!--#-->），HTTPD在发送页面前，会解析这些标签并调用用户自定义的函数来替换为动态内容,这是实现动态页面的常用方法。
• CGI（Common Gateway Interface）模式： 通过URL中的特定路径（如/led.cgi?on）来触发用户编写的C函数,实现更复杂的交互逻辑。

我们的实战项目将综合运用SSI和CGI技术,打造一个功能丰富的Web服务器。

实战演练：一步步搭建你的Web服务器

Step 1: 工程创建与LwIP移植

1. 创建新工程： 在STM32CubeIDE中新建一个基于STM32F407的工程。
2. 配置外设：
   • 使能 ETH (以太网) 外设，配置MAC地址、PHY地址等。
   • 使能 GPIO，用于ETH的 MII 或 RMII 引脚。
   • 使能 FMC 或 SDIO（如果使用SD卡）。
3. 添加LwIP组件：
   • 在STM32CubeMX的中间件（Middleware）中，勾选 LwIP。
   • 在LwIP配置界面，选择 HTTPD server。
   • 根据你的需求，开启 HTTPD SSI 和 HTTPD CGI 功能。
   • 配置LwIP的内存池大小、TCP窗口大小等参数，对于STM32F407，推荐使用默认值或适当增大,以确保稳定性。
4. 生成代码： 点击生成代码,IDE会自动将LwIP源码和必要的驱动文件添加到你的工程中。

Step 2: 实现网络连接

LwIP的运行需要一个独立的TCP/IP任务,你需要：

1. 初始化LwIP： 在main.c中调用MX_LWIP_Init()。
2. 启动LwIP任务： 通常在main函数的while(1)循环之前，创建一个任务来调用LwIP的tcpip_thread，使用FreeRTOS的xTaskCreate创建一个任务，该任务内部调用tcpip_init()和ethernetif_init()。
3. 获取IP地址： 你可以配置为静态IP（如168.1.100）或通过DHCP自动获取,DHCP是更灵活的选择。

Step 3: 编写HTML页面与SSI/CGI脚本

1. 静态HTML页面：

   • 创建一个HTML文件，例如index.html。
   • 在HTML中，你可以嵌入SSI标签，显示一个动态的温度值：

     <p>当前温度: <!--#temp-->°C</p>

2. SSI处理函数：

   • 在你的C代码中，你需要注册一个SSI处理函数，告诉HTTPD如何处理<!--#temp-->这个标签。
   • 在lwipopts.h或相关代码中，定义SSI标签名和处理函数指针。

     // SSI标签定义
     const struct ssi_item ssi_items[] = {
     { "temp", SSI_HANDLER_TEMP }, // SSI_HANDLER_TEMP是你定义的函数名
     { NULL, NULL } // 结束标志
     };

   // SSI处理函数示例 u16_t ssi_handler_temp_init(u16_t index) { index = 0; // 初始化 return 1; // 返回标签长度 }

   u16_t ssi_handler_temp_get(const char *ptr) { static int temp_value = 25; // 模拟温度值 char temp_str[8]; sprintf(temp_str, "%d", temp_value); ptr = temp_str; return strlen(temp_str); }

3. CGI脚本实现：

   • 在HTML中，创建一个指向CGI脚本的链接：

     <a href="/led.cgi?on">打开LED</a>
     <a href="/led.cgi?off">关闭LED</a>

   • 在C代码中，注册CGI处理函数。

     // CGI处理函数
     int cgi_handler_led(int iIndex, int iNumParams, char *pcParam[], char *pcValue[]) {
     if (iNumParams > 0) {
         if (strcmp(pcParam[0], "on") == 0) {
             HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, GPIO_PIN_SET); // 打开LED
             return HTTPD_CGI_DONE;
         } else if (strcmp(pcParam[0], "off") == 0) {
             HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, GPIO_PIN_RESET); // 关闭LED
             return HTTPD_CGI_DONE;
         }
     }
     return HTTPD_CGI_NOT_FOUND;
     }

   // CGI脚本注册 const struct cgi_item cgi_items[] = { { "/led.cgi", cgi_handler_led }, { NULL, NULL } // 结束标志 };

Step 4: 添加文件系统支持（可选但推荐）

为了让你的Web服务器能访问SD卡中的静态文件（如CSS、JS、图片）,你需要集成FatFs文件系统。

1. 移植FatFs： 将FatFs源码添加到你的工程中。
2. 挂载SD卡： 在代码中初始化SD卡，并调用f_mount挂载文件系统。
3. 修改HTTPD： LwIP的HTTPD默认不直接支持文件系统，你需要修改httpd.c中的fsdata.c生成逻辑，或者更常见的做法是，在HTTPD的fs_read回调函数中，使用FatFs的f_open、f_read等函数来读取文件。
   • 这通常需要自定义一个文件系统结构，并实现fs_open、fs_read、fs_close等函数,让HTTPD通过这些函数来访问SD卡。

调试、部署与常见问题

调试技巧

• 串口打印： 使用printf或LwIP提供的debug功能，输出关键信息，如IP地址、连接状态、HTTP请求等。
• Wireshark抓包： 将开发板和PC连接到同一台交换机，使用Wireshark抓取以太网包，可以直观地看到HTTP请求和响应,是定位网络协议层问题的利器。
• 浏览器开发者工具： 按F12查看网络请求、控制台错误和页面元素,帮助定位前端问题。

常见问题与解决方案

• 问题： 无法访问Web服务器。
  • 排查：
    1. 检查物理连接（网线、PHY芯片焊接）。
    2. 检查STM32的LED灯，确认以太网链路已建立（Link灯常亮）。
    3. 通过串口打印确认MCU是否成功获取到IP地址。
    4. 检查PC防火墙设置。
• 问题： 页面加载缓慢或部分资源加载失败。
  • 排查：
    1. 检查LwIP的内存配置是否足够。
    2. 使用Wireshark分析是否存在TCP重传。
    3. 检查文件系统读取是否是性能瓶颈。
• 问题： CGI脚本不响应。
  • 排查：
    1. 确认URL路径是否正确匹配cgi_items中定义的路径。
    2. 在CGI处理函数中添加printf,确认函数是否被调用。
    3. 检查参数解析逻辑是否正确。

应用拓展与未来方向

成功搭建一个基础的Web服务器只是第一步,你可以基于此进行更多探索：

• 集成传感器： 接入温湿度、光照、气体等传感器,通过Web页面实时显示环境数据。
• 实现远程控制： 控制继电器、电机、舵机等执行器,打造智能家居或工业控制器原型。
• 数据上传云端： 将采集到的数据通过HTTP POST请求上传到阿里云、腾讯云或ThingsBoard等IoT平台。
• 增加安全性： 实现简单的用户名密码认证，或使用HTTPS（需要额外的加密库，如mbed TLS）。
• WebSocket通信： 使用LwIP的lwip_websocket组件，实现服务器与浏览器之间的全双工通信,获得更实时的交互体验。

通过本文的详细讲解，你已经掌握了使用STM32F407和LwIP构建一个功能完备的嵌入式Web服务器的核心流程，从硬件选型到软件移植，从静态页面到动态交互，每一步都至关重要，这个过程不仅能极大地提升你的嵌入式网络编程能力,更能为你打开通往广阔物联网世界的大门。

拿起你的开发板，动手实践吧！将你的创意和想法，通过这个小小的Web服务器,呈现在互联网的每一个角落。
