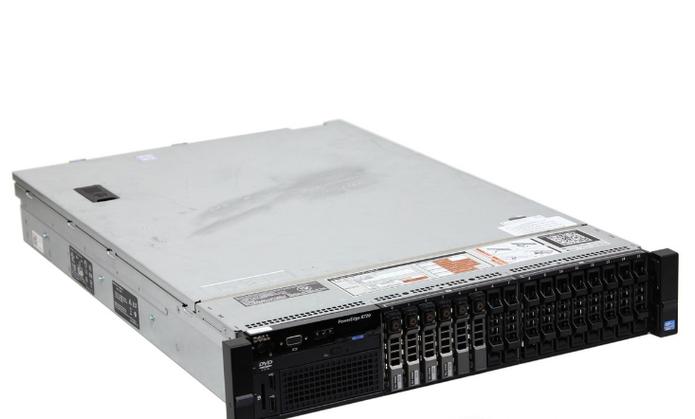

戴尔 PowerEdge R720 服务器配件安装全过程指南
在进行任何硬件操作之前,安全永远是第一位的。
（图片来源网络，侵删）
第一部分：准备工作与安全须知
-
断开所有电源：
- 关闭服务器操作系统,并执行正常的关机程序。
- 关闭服务器机箱背面的电源开关（O/I）。
- 拔掉服务器背面的所有电源线，这是最重要的一步，可以防止电击和损坏硬件。
- 如果服务器连接了不间断电源,请确保也已断开。
-
防止静电损坏：
- 佩戴防静电手环：这是最有效的方法，将手环的夹子夹在服务器机箱的裸露金属部分（如机箱螺丝孔），然后将手环戴在手腕上。
- 如果没有防静电手环,请触摸机箱的金属部分，释放身体可能携带的静电，在操作过程中，定期重复此操作。
-
准备工具：
- 十字螺丝刀：用于拆装机箱盖板和固定部件。
- 防静电手环：强烈推荐。
- 备用螺丝和收纳盒：防止螺丝丢失，方便管理。
- 戴尔服务器诊断工具盘：可选，但强烈建议准备，用于硬件检测。
-
整理工作环境：
（图片来源网络，侵删）- 选择一个干净、宽敞、光线充足的工作台。
- 准备一个收纳盒,用于存放拆下的螺丝和小部件。
第二部分：打开服务器机箱
- 移除机盖：
- 将服务器放置在工作台上,正面（带Logo和状态灯的一面）朝向自己。
- 找到机箱顶部的两个手柄,分别位于左右两侧。
- 向上同时抬起这两个手柄,机箱盖板就会像一本书一样向上翻开。
- 将盖板取下,放在旁边安全的地方。
第三部分：安装配件（按推荐顺序）
步骤 1：安装内存
内存安装相对简单,但需要注意方向和插槽。
- 识别内存插槽： R720 支持 24 个 DDR3 DIMM 插槽，分为两组，每组 12 个（Bank 0 和 Bank 1），为了获得最佳性能，建议成对安装，并优先安装在 Bank 0 的插槽中。
- 打开内存插槽扣锁： 内存插槽的两端各有一个白色的塑料卡扣，向外拨动它们，使其打开呈约 45 度角。
- 对准内存条： 内存条底部有一个金手指缺口，必须与插槽中的凸起对齐，内存条上通常也有一个标记（如小凹槽），指示正确的安装方向。
- 插入内存条：
- 将内存条对准插槽,以约 30 度角插入。
- 用均匀的力向下按压内存条两端,直到白色卡锁自动“咔哒”一声弹回原位，将内存条牢牢固定。
- 重复操作： 根据您的配置计划，依次安装其他内存条，如果您要安装 4 条 16GB 内存，可以安装在 Bank 0 的第 1、3、5、7 插槽，以获得最佳通道性能。
步骤 2：安装硬盘
R720 最多支持 10 个 2.5英寸热插拔SAS/SATA硬盘或 4 个 3.5英寸热插拔SAS/SATA硬盘，这里以最常见的 2.5英寸硬盘为例。

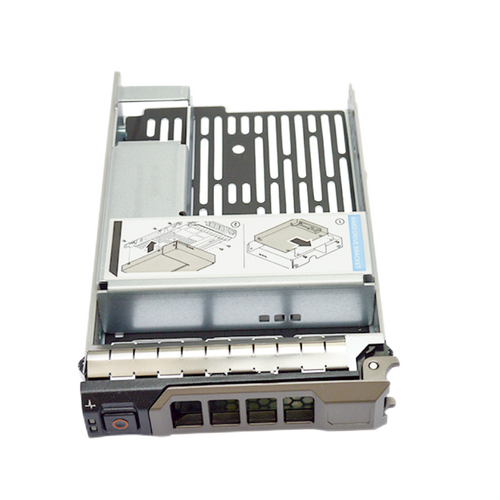

- 移除硬盘托盘：
- 找到您要安装硬盘的槽位。
- 按下硬盘托盘前端的释放按钮,然后向外拉出硬盘托盘。
- 安装硬盘到托盘：
- 将新的硬盘对准托盘的接口,确保硬盘的针脚（或SATA接口）与托盘的连接器对齐。
- 将硬盘推入托盘,直到听到“咔哒”声，表示硬盘已锁定。
- 插入硬盘托盘：
- 将装有硬盘的托盘对准服务器前部的导轨。
- 将托盘完全推入,直到它“咔哒”一声锁定到位，您可以在服务器背面的硬盘状态指示灯上看到亮起，表示硬盘已识别。
步骤 3：安装 PCIe 扩展卡
如果您需要安装额外的网卡（HBA卡）、RAID卡或其他扩展卡。
- 移除挡板：
- 在服务器背面对应的 PCIe 插槽位置，您会看到一个金属挡板。
- 用螺丝刀拧下固定挡板的一颗螺丝,然后取下挡板。
- 安装扩展卡：
- 取出您的 PCIe 扩展卡。
- 将扩展卡的金手指对准主板上对应的 PCIe 插槽。
- 用均匀的力将卡垂直插入插槽,确保其完全就位。
- 固定扩展卡：
用螺丝将扩展卡的金属支架固定在服务器机箱上,确保其牢固稳定。
（图片来源网络，侵删）
步骤 4：安装 RAID 控制卡（如果未集成）
RAID卡通常以 PCIe 扩展卡的形式存在，因此安装过程与步骤 3 完全相同，请确保在安装操作系统之前，先在 BIOS/RAID 卡的配置界面中配置好您的 RAID 阵列。
步骤 5：安装双电源
R720 默认标配两个冗余电源，如果需要更换：
- 释放电源：
- 在服务器背面,找到您要更换的电源。
- 按下电源上方的释放卡扣,然后向上抬起电源，将其从服务器中滑出。
- 安装新电源：
- 将新电源对准服务器背部的导轨和接口。
- 将电源向下推入,直到听到“咔哒”声，表示电源已锁定。
- 确保电源背部的电源开关处于 "I" (开) 的位置。
第四部分：关闭机箱与首次开机
-
检查与整理：
- 在关闭机箱前,再次检查所有部件是否安装牢固，所有数据线和电源线是否连接正确。
- 整理好机箱内部的线缆,避免它们阻碍风扇或接触尖锐部件。
-
关闭机箱：
- 将机箱盖板放回原位。
- 向下压下顶部的两个手柄,直到它们“咔哒”一声锁定，盖板即安装完毕。
-
连接电源线：
将两根电源线分别连接到服务器背面的两个电源接口上。
-
首次开机与设置：
- 开机： 打开服务器背面的两个电源开关。
- 进入 BIOS/RAID 配置： 服务器启动时，屏幕会提示按某个键进入 Setup（通常是
F2）或 RAID 配置实用程序（通常是Ctrl+R）。- 按
F2进入 BIOS： 检查系统信息、启动顺序、系统时间等基本设置。 - 按
Ctrl+R进入 RAID 配置： 如果您安装了 RAID 卡，在此界面中创建和配置您的逻辑驱动器（RAID 阵列），这是安装操作系统前的关键步骤。
- 按
- 安装操作系统： 完成 RAID 配置后，插入系统安装介质（如U盘或光盘），重启服务器并按照提示安装操作系统。
第五部分：重要注意事项与故障排查
- 戴尔 OpenManage 服务器管理员 (iDRAC)：如果您的 R720 配备了 iDRAC 卡（远程管理卡），您可以通过它进行远程监控、电源控制、虚拟媒体等操作，是服务器管理的强大工具。
- 部件兼容性： 务必使用戴尔官方认证或兼容的配件，特别是内存和硬盘，不兼容的硬件可能导致系统不稳定或无法识别。
- 故障排查：
- 开机无反应： 检查电源线是否插好，电源开关是否打开，内存是否插紧。
- 报警声： 服务器会发出蜂鸣声，不同的声音组合代表不同的硬件故障，请查阅戴尔官方文档，根据声音代码进行排查。
- 硬盘未识别： 检查硬盘是否正确插入托盘，托盘是否完全推入，可以尝试更换一个已知工作的插槽。
通过以上步骤,您应该可以成功完成戴尔 PowerEdge R720 服务器的配件安装，祝您操作顺利！
