核心原理
电脑电源（ATX电源）默认输出固定的电压（+12V, +5V, +3.3V等），要实现电压可调,我们通常采用两种主流方法：
（图片来源网络，侵删）
- 降压法： 使用电脑电源的最高电压（+12V）作为输入，通过一个降压模块将其降低到我们需要的0-30V可调电压，这是最推荐、最安全、最简单的方法，因为降压模块技术成熟，效率高，且电脑电源的+12V路通常能提供最大的电流（例如20A, 30A甚至更高）。
- 升压法： 使用电脑电源的+5V或+3.3V作为输入，通过一个升压模块将其提升到0-30V可调电压，这种方法在需要极高输出电压时使用，但电脑电源的+5V或+3.3V路电流有限，导致输出功率和电流会急剧下降（从+5V 10A输入，最多也只能升压到30V输出1.6A左右）,实用性不强。
我们强烈推荐使用“降压法”。
第一部分：所需材料和工具
材料清单：
- 旧电脑电源： 最好是ATX规格的，功率越大越好（例如额定功率350W以上），因为+12V路的电流通常更大。
- 可调降压模块： 这是核心部件，请选择：
- 输入电压范围： 必须包含12V（例如4-40V宽压输入）。
- 输出电压： 必须能调到30V（例如1.25V-36V可调）。
- 输出电流： 根据你的需求选择（例如5A, 10A, 20A等）。注意： 最终的输出电流不能超过电脑电源+12V路的额定电流，也不能超过降压模块的额定电流,取两者中的较小值。
- 推荐型号： 基于LM2596或MP1584EN的模块（适合小电流，如3-5A），或者基于同步整流的XL4015, XL4016等模块（适合大电流，如5A-8A），更专业的会选择基于LM2596HV或Buck-Boost控制器的模块。
- 接线端子/航空插头： 用于方便地连接和断开负载。
- 开关、LED指示灯（可选）： 用于制作一个美观的电源开关和电源指示。
- 导线： 各种颜色的导线，建议使用多股铜芯线,电流大的地方用粗一点的线。
- 散热片（可选但推荐）： 如果降压模块或电脑电源的MOS管发热严重,需要加装散热片。
- 外壳（可选）： 一个合适的机箱或自己DIY一个外壳，让整个电源看起来更专业、更安全。
工具清单：
- 螺丝刀： 十字和一字,用于拆解电脑电源。
- 电烙铁和焊锡： 用于焊接导线。
- 剥线钳、压线钳（可选）。
- 万用表： 极其重要！ 用于测量电压、检查短路、调试模块。
- 热缩管： 用于绝缘,比电工胶带更安全可靠。
- 扎带： 用于整理内部线路。
第二部分：详细操作步骤
唤醒电脑电源（“开机”改造）
电脑电源需要主板发送一个特定的“Power Good”信号才能启动,我们需要手动模拟这个信号。

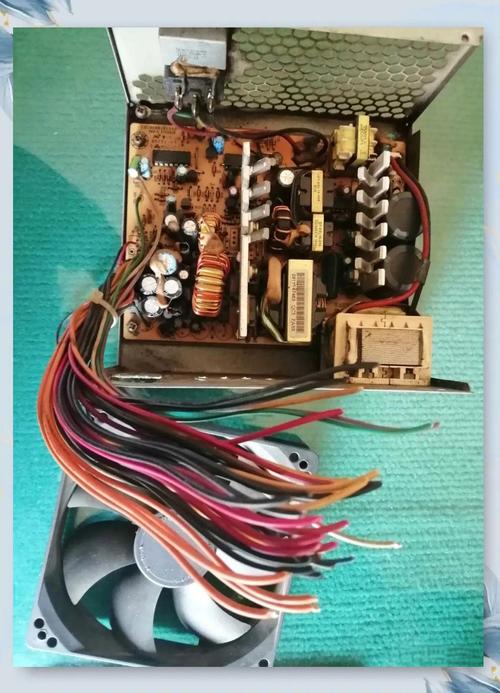

- 拆开电脑电源： 断开所有与主板、硬盘、光驱的连接线，只保留电源线，拧开外壳螺丝,小心地打开外壳。
- 找到24pin主接口： 这是最宽的那个接口。
- 找到“PS_ON”引脚： 在24pin接口中，用万用表测量或查阅资料，找到绿色（PS_ON）线和任意一根黑色（GND/地线）。
- 绿色线：开机信号线，默认高电平（+5V），需要将其拉低到0V（接地）才能启动电源。
- 黑色线：地线，有多个,任意一根即可。
- 启动电源： 用一根导线将绿色线和任意一根黑色线短暂短接（或者用一个开关连接，方便开关机），你应该能听到电源风扇转动，同时听到内部“嘀”的一声（这是高压电容充电的声音）,说明电源已经启动并开始工作。
- 固定启动状态： 为了方便使用，我们用一个开关来连接绿色线和黑线,这样你就可以通过开关来控制电源的开启和关闭。
连接降压模块
这是改造的核心部分。
- 确认电源输出： 用万用表测量电源的黄色线（+12V）和黑色线（GND）之间的电压，应该在11.5V - 12.5V之间。
- 连接降压模块：
- 将电源的+12V（黄线）连接到降压模块的
Vin+或Input+端。 - 将电源的GND（黑线）连接到降压模块的
Vin-或Input-端。 - 注意： 为了安全和稳定，建议所有地线（GND）都连接到同一个点上。
- 将电源的+12V（黄线）连接到降压模块的
- 连接输出端子：
- 将降压模块的
Vout+或Output+端连接到你的输出端子的正极。 - 将降压模块的
Vout-或Output-端连接到你的输出端子的负极（同时也是GND）。
- 将降压模块的
- 安装电压/电流调节电位器（如果需要外接）： 很多降压模块的调节电位器很小，不方便调节，你可以将其焊下来，延长导线，安装到电源外壳外面,方便随时调整输出电压。
设置和测试输出电压
在连接任何负载之前，务必先测试电压！
（图片来源网络，侵删）
- 启动电源： 按下你安装的电源开关。
- 连接万用表： 将万用表调至直流电压档（量程大于30V，如50V或200V），红表笔接输出端子的正极,黑表笔接负极。
- 调节电压：
- 旋转降压模块上的蓝色电位器（通常是蓝色的小方块）。
- 同时观察万用表的读数，慢慢旋转，直到读数为你想要的电压（先调到5V测试，再调到12V，最后调到30V）。
- 顺时针旋转通常电压升高，逆时针旋转电压降低。 具体请参考你的模块说明书。
- 验证稳定性： 将电压调到30V后，观察几分钟，看电压是否稳定,有无漂移。
- 测试带载（可选）： 如果你有大功率的电阻或旧电烙铁等作为假负载，可以接上，再次测量电压，看在负载下电压是否稳定，同时摸一下降压模块和电源的MOS管是否发烫，如果温度过高,需要加装散热片。
组装和美化
- 整理线路： 使用扎带将所有导线整理整齐,避免线材接触散热片或风扇。
- 安装外壳： 将改造好的电源板、开关、端子等安装到你准备好的外壳中。
- 打孔： 在外壳上为开关、电压调节旋钮、输出端子、电源指示灯（如果装了的话）和散热孔打好孔。
- 固定和密封： 用螺丝固定好内部元件,确保外壳密封良好。
第三部分：安全警告和注意事项
安全第一！高压电非常危险！
- 电容放电： 在拆开电脑电源后，即使已经拔掉插头，220V高压侧的大容量滤波电容中仍然储存着足以致命的电荷。必须先进行放电！ 找到电源板上的两个大电容（通常是450V, 470μF那种），用带绝缘手柄的螺丝刀或一个大功率电阻（如1kΩ, 5W）的两个引脚同时接触电容的两个引脚，听到“啪”的一声并看到火花后,再进行操作。
- 确认断电： 在进行任何连接或焊接之前，务必确保电脑电源已经完全断电（拔掉电源线）。
- 正确接地： 务必将所有GND（地线）可靠连接,错误的接地可能导致模块损坏或输出电压异常。
- 过流保护： 你的降压模块应该有过流保护功能，但为了安全，在使用时,最好在输出回路中串联一个合适的保险丝。
- 散热： 大电流工作时，发热是不可避免的，确保有良好的散热，否则模块或电源元件可能会因过热而烧毁,甚至引发火灾。
- 防短路： 输出端绝对不能短路！这会瞬间烧毁你的降压模块和电脑电源的输出级。

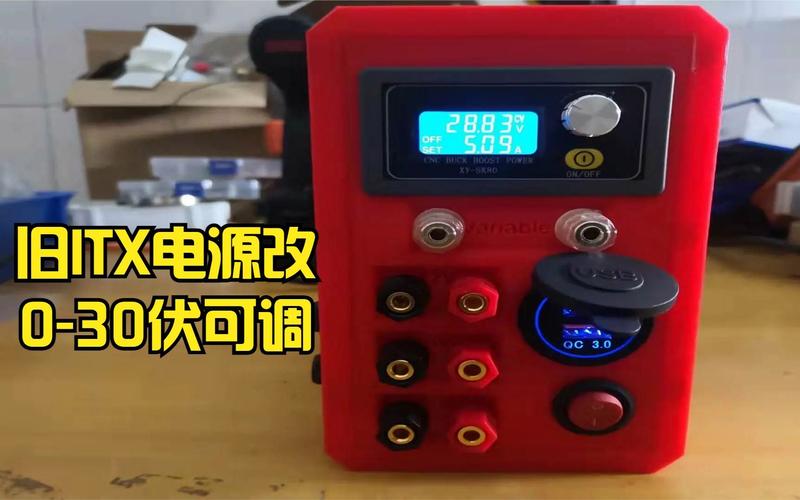

完成以上步骤后，你就拥有了一个由电脑电源改造而来的、稳定可靠的0-30V可调直流电源了！这个电源非常适合用于电子实验、DIY项目、驱动小型电机、给电池充电等。
