核心概念：什么是 RAID？

在开始之前,简单理解 RAID 的概念有助于你做出正确的选择。

• RAID (Redundant Array of Independent Disks)：独立磁盘冗余阵列，它将多个物理硬盘组合成一个或多个逻辑单元（称为“虚拟磁盘”或“逻辑驱动器”）。
• 主要目的：
  • 提高性能：通过同时读写多个磁盘来加速数据访问。
  • 增加数据冗余：当一个硬盘发生故障时，不会丢失数据，系统仍可继续运行。
  • 增加容量：将多个小硬盘合并成一个大容量磁盘。

Dell 服务器支持多种 RAID 级别，最常见的有：

准备工作

在开始配置之前,请确保：

1. 硬件准备：

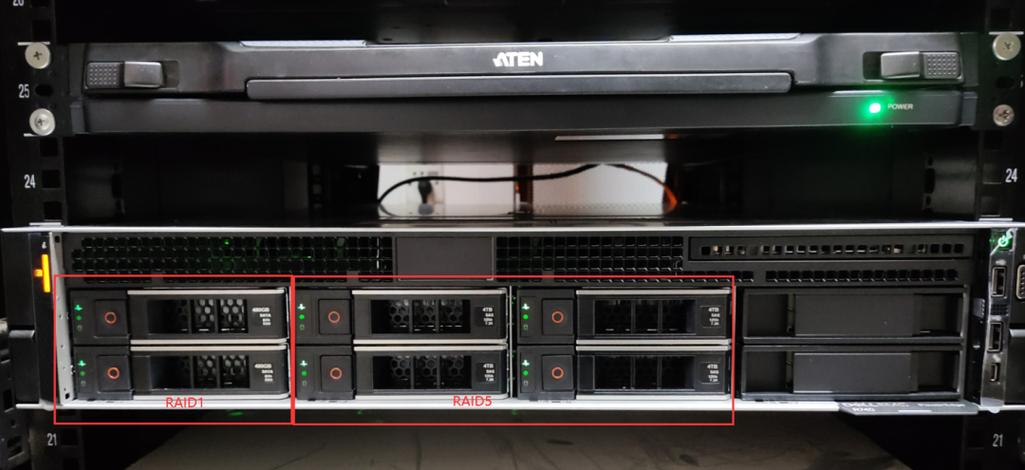

   • Dell 服务器（如 PowerEdge R740, R750 等）。
   • 足够数量的硬盘（根据你选择的 RAID 级别）。
   • 确保所有硬盘都已正确插入服务器的硬盘槽位中。
   • 如果是全新安装，确保服务器未从任何硬盘启动。

2. 访问权限：


   （图片来源网络，侵删）
   • 你需要拥有服务器的本地管理员权限或具有足够权限的账户。

3. 数据警告（极其重要！）：

   • 配置 RAID 会清除硬盘上所有现有数据！ 操作前请务必备份所有重要数据。

配置方法一：使用集成式控制器 (PERC) 的 BIOS/UEFI 配置实用程序 (推荐)

这是最直接、最常用的方法，尤其适用于全新安装操作系统之前。

步骤 1：进入 RAID 配置界面

1. 开启或重启 Dell 服务器。
2. 在出现 Dell 徽标时，立即、反复地按 Ctrl + R 组合键。

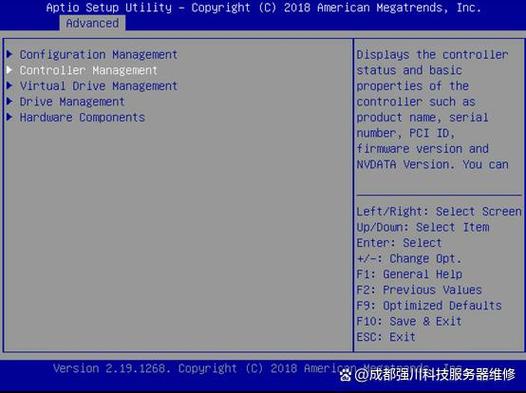

3. 稍等片刻,你将进入 CTRL-R 配置实用程序，这是一个基于文本的蓝色界面。

步骤 2：配置虚拟磁盘

1. 选择控制器：

   • 进入主界面后,你会看到服务器上安装的所有 RAID 控制器（如 "Embedded Perc H730P"）。
   • 使用键盘方向键高亮显示你的控制器,然后按 Enter。

2. 进入虚拟磁盘创建菜单：


   （图片来源网络，侵删）
   • 在控制器菜单中,你会看到物理硬盘列表（标记为 Physical Drives）。
   • 按下 F2 键，会弹出一个操作菜单。
   • 选择 Create New VD (创建新的虚拟磁盘)，然后按 Enter。

3. 配置 RAID 级别和容量：

   • RAID Level：使用方向键选择你想要的 RAID 级别（如 RAID 5, RAID 10），然后按 Enter。
   • Physical Disks：系统会自动推荐可用的硬盘组合，你可以按 Ctrl + 方向键来手动选择或取消选择硬盘，选中的硬盘旁边会有一个星号 。
   • Storage Capacity：系统通常会默认使用所有选中硬盘的最大容量，你也可以手动指定一个较小的容量。
   • Name：为你的虚拟磁盘起一个描述性的名字（如 "Data_VD"），可选。
   • Read/Write Policy：
     • Read Ahead：预读，能提升顺序读取性能，默认开启。
     • Cached：使用缓存进行读写，性能最好，但有断电数据丢失风险（需配合 BBU/BBWC 电池保护）。
     • Direct I/O：绕过缓存，直接读写，最安全，但性能稍差。
     • 建议：默认即可，除非有特殊需求。
   • Cache Policy：
     • Enable：启用写缓存，性能最佳。
     • Disable：禁用写缓存，最安全。
     • 建议：如果控制器配有电池缓存单元，强烈建议选择 Enable，如果没有，选择 Disable 以保证数据安全。
   • Strip Size：条带大小，对于文件服务器等以大文件为主的场景，可以选择较大的条带（如 64KB, 128KB）；对于数据库等随机 I/O 场景，可以选择较小的条带（如 8KB, 16KB）。默认的 "Auto" 通常是很好的选择。

4. 确认并创建：

   • 检查所有配置是否正确。
   • 按下 Ctrl + Y 确认创建。
   • 系统会提示你确认操作,再次按 Ctrl + Y 开始创建。
   • 创建过程可能需要几分钟,屏幕会显示进度。

步骤 3：退出配置界面

1. 虚拟磁盘创建成功后,会返回到控制器主界面。
2. 按下 Esc 键，直到返回到 CTRL-R 的初始主界面。
3. 选择 Exit，然后按 Enter。
4. 选择 Exit Without Saving Changes（因为我们已经保存了 VD 的创建），然后按 Enter。

你的 RAID 阵列已经配置好了，在安装操作系统时，它会被识别为一块巨大的硬盘。

配置方法二：使用 OpenManage Server Administrator (OMSA)

如果你已经安装了操作系统（通常是 Windows Server 或 Linux），并且希望在不重启服务器的情况下管理 RAID，可以使用 OMSA。

1. 安装 OMSA：

   • 访问 Dell 官网 Support & Drivers 页面，输入你的服务器服务标签。
   • 下载并安装适用于你操作系统的 "OpenManage Server Administrator"。

2. 访问存储管理：

   • 安装完成后,通过浏览器访问 https://<服务器IP>:1311。
   • 使用管理员账户登录。
   • 在左侧导航栏中,找到并展开 Storage -> Controller <控制器型号> -> Virtual Disks。

3. 创建虚拟磁盘：

   • 在 Virtual Disks 页面，点击 Create New Virtual Disk。
   • 接下来的界面是图形化的,你只需要按照向导提示：
     • 选择 RAID 级别。
     • 选择要包含的物理磁盘。
     • 设置容量、名称、缓存策略等。
   • 点击 "Apply" 或 "OK" 完成创建。

配置方法三：使用生命周期控制器 (iDRAC)

对于更高级的管理,或者需要远程操作时，可以使用 iDRAC。

1. 进入 iDRAC：

   • 通过本地控制台（键盘、显示器）或远程控制台（如 vKVM, HTML5 Console）访问 iDRAC。
   • 登录后,选择 System -> System Settings -> Storage -> Virtual Disks。

2. 创建虚拟磁盘：

   • 点击 Create Virtual Disk。
   • 这里的界面和方法与 OMSA 类似，也是图形化向导，按照提示完成即可。

RAID 配置完成后的下一步

1. 安装操作系统：

   • 将操作系统安装介质（U盘或光盘）插入服务器。
   • 从该介质启动服务器。
   • 在安装程序选择安装位置时,你会看到一个由 RAID 控制器创建的、非常大的磁盘空间。
   • 选择该空间并继续安装操作系统。

2. 安装控制器驱动：

   • 强烈建议：在安装操作系统时，加载 Dell 提供的 RAID 控制器驱动程序，否则，系统可能无法识别 RAID 阵列，或者性能不佳。
   • 方法：在安装程序开始时，点击 "Load driver"，然后从 U 盘中加载你提前下载好的驱动程序。

3. 验证 RAID 状态：

   • 操作系统安装完成后,再次进入 CTRL-R 配置界面。
   • 查看你创建的虚拟磁盘状态,它应该显示为 Optimal (最优)。
   • 如果某块物理硬盘状态为 Foreign (Foreign Configuration)，说明这块盘上有其他 RAID 组的信息，你需要清除它（选中硬盘，按 F2 -> Foreign Config -> Clear Foreign Config）。

总结与建议

• 对于绝大多数用户，使用 Ctrl + R 在服务器启动时进入 BIOS/UEFI 配置实用程序是最简单、最可靠的方法。
• RAID 级别选择：
  • 操作系统盘：RAID 1 (镜像)。
  • 数据盘：RAID 10 (性能+安全) 或 RAID 5/6 (容量+安全)，RAID 10 更安全，重建更快；RAID 5/6 更节省成本。
• 始终备份数据：RAID 可以防止硬盘故障导致的停机，但不能防止误删除、病毒攻击或火灾等灾难，定期备份是数据安全的最后一道防线。

希望这份详细的指南能帮助你成功完成 Dell 服务器的 RAID 配置！
