IBM服务器RAID配置是企业级数据中心中保障数据安全、提升存储性能的关键环节，RAID（Redundant Array of Independent Disks，独立磁盘冗余阵列）技术通过将多个硬盘驱动器组合成一个逻辑单元，实现数据冗余、错误校验和负载均衡，从而满足不同业务场景对高可用性、高性能和大容量的需求，以下从RAID级别选择、配置步骤、管理工具及最佳实践等方面详细阐述IBM服务器的RAID配置过程。
（图片来源网络，侵删）
RAID级别选择与适用场景
IBM服务器支持的RAID级别多样，需根据业务需求（如读写性能、数据安全性、成本预算）合理选择，常见RAID级别及其特点如下：
| RAID级别 | 说明 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|---|
| RAID 0 | 条带化存储，数据分散到多个磁盘，无冗余 | 最高读写性能，100%磁盘利用率 | 无容错能力，单盘故障导致数据丢失 | 临时缓存、高性能计算（如视频编辑） |
| RAID 1 | 镜像存储，数据同时写入两个磁盘 | 数据安全性高，盘故障时可立即切换 | 磁盘利用率50%，成本较高 | 核心业务系统（如数据库、小型邮件服务器） |
| RAID 5 | 分布式奇偶校验，数据与校验信息分散存储 | 平衡性能与容错，支持单盘故障 | 写性能较低，重建风险随盘数增加 | 中小规模业务（如文件服务器、Web应用） |
| RAID 6 | 双分布式奇偶校验，支持双盘故障 | 容错能力更强，适合大容量磁盘 | 写性能更低，计算开销大 | 大型数据中心、归档存储（如视频监控） |
| RAID 10 | RAID 0+RAID 1，先镜像后条带 | 高性能与高容错结合，支持多盘故障 | 成本高，磁盘利用率50% | 金融、电商等高I/O业务场景 |
| RAID 50 | RAID 5+RAID 0，先RAID 5再条带 | 性能与容错平衡，适合大容量数据 | 重建复杂，成本较高 | 大型数据库、虚拟化平台 |
选择建议：
- 对性能要求极高且数据可临时重建的场景（如测试环境），可选RAID 0；
- 对数据安全性要求极高且预算充足（如核心数据库），可选RAID 1或RAID 10；
- 需平衡性能、容量与成本（如文件共享），可选RAID 5或RAID 6；
- 大型虚拟化或云计算平台，推荐RAID 50或RAID 10。
IBM服务器RAID配置步骤
以IBM System x服务器常用的ServeRAID控制器（如M1115/M1215/M5015）为例，配置流程如下（不同型号控制器界面可能略有差异）：
准备工作
- 硬件检查：确认硬盘型号、容量一致，且物理安装牢固（热插拔硬盘需确保托架状态正常）；
- 驱动与固件：更新ServeRAID控制器固件至最新版本，避免兼容性问题；
- 数据备份：配置RAID前务必备份硬盘数据，RAID配置会清空所有磁盘。

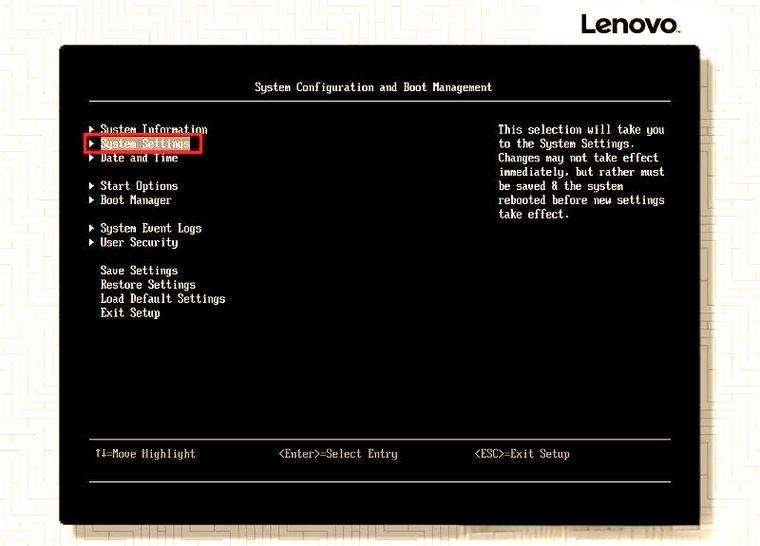

进入RAID配置工具
- 开机进入BIOS：服务器启动时按特定键（如F1、Ctrl+H）进入BIOS设置界面；
- 启动RAID配置工具：在“Advanced”选项中找到“ServeRAID Configuration”或“Storage Configuration”，按Enter进入图形化配置界面（如ServeRAID Administrator）。

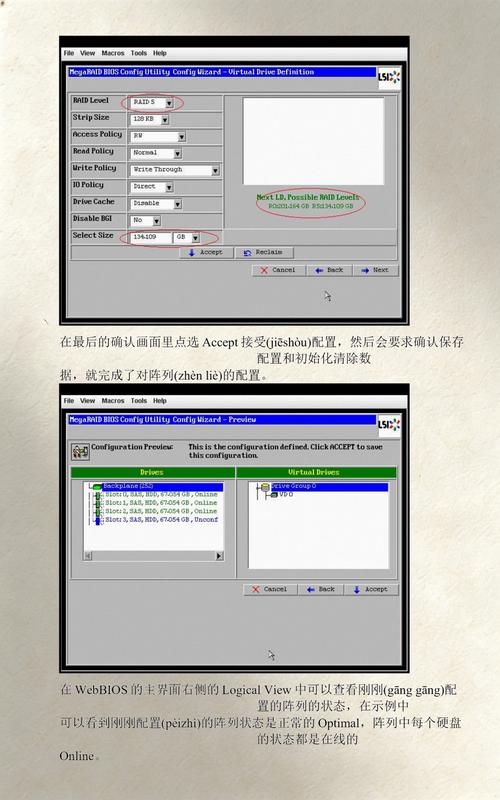

创建RAID阵列
- 选择控制器：在工具主界面左侧选择目标ServeRAID控制器；
- 创建逻辑驱动器：右键点击控制器，选择“Create Logical Drive”，进入配置向导；
- 配置参数：
- RAID级别：根据需求选择RAID 0/1/5/6/10等；
- 选择磁盘：勾选要加入阵列的硬盘（建议优先使用后部硬盘槽位，优化散热）；
- 配置容量：可设置逻辑驱动器容量（默认使用最大容量，支持手动分配）；
- 缓存策略：若控制器配备电池备份缓存（BBU），建议开启“Write-Back”模式提升写性能；
- 名称与描述：自定义逻辑驱动器标识，便于管理。
- 确认创建：检查参数无误后，点击“Create”开始初始化（初始化会清空磁盘数据，耗时与磁盘容量相关）。
配置热备盘
- 全局热备：在控制器属性中设置“Global Hot Spare”，指定一块硬盘作为全局热备盘，任一RAID组故障时自动替换；
- 专用热备：为特定RAID组分配热备盘，适用于多阵列场景。
操作系统安装
- 创建RAID阵列后，逻辑驱动器会显示为一块新硬盘，安装操作系统时需识别该驱动器（IBM服务器可能需加载ServeRAID驱动，如通过U盘插入驱动程序）；
- 安装完成后，安装ServeRAID管理软件（如IBM System Storage Manager），便于后续监控与维护。
RAID管理与维护
日常监控
- IBM System Storage Manager：通过图形界面查看RAID状态、磁盘健康度、温度等信息，支持邮件/短信告警；
- 命令行工具：使用“arcconf”（Linux/Windows）或“megacli”命令行工具查询RAID状态，
arcconf getconfig 1 # 查看控制器1的配置信息
故障处理
- 磁盘故障：当某硬盘故障时，控制器会提示“Failed”，需立即更换硬盘（建议使用原厂硬盘，避免兼容性问题）；
- 重建过程：更换新盘后，控制器自动开始RAID重建（RAID 5/6重建时间较长，期间避免频繁I/O操作）；
- 固件更新：定期更新控制器固件，修复已知漏洞并提升性能（更新前需备份数据）。
性能优化
- 条带大小调整：根据业务类型优化条带大小（如数据库建议64KB，文件共享建议256KB）；
- 负载均衡：避免将高I/O应用与低I/O应用混用同一RAID组；
- 禁用无用功能：若无需缓存，可禁用Write-Back模式改用Write-Through，避免数据丢失风险。
最佳实践
- 硬件一致性：同一RAID组尽量使用相同品牌、容量、转速的硬盘；
- 分层存储：将热数据（如高频访问的数据库）置于高性能RAID（如RAID 10），冷数据（如归档）置于低成本RAID（如RAID 5）；
- 定期巡检：每月检查RAID状态、磁盘健康度及热备盘状态；
- 应急预案：制定RAID故障应急预案，明确磁盘更换流程及数据恢复步骤。
相关问答FAQs
Q1：RAID 5和RAID 6如何选择？
A：RAID 5采用单奇偶校验，支持单盘故障，适合中小容量磁盘（如小于2TB）且对写性能要求一般的场景；RAID 6采用双奇偶校验，支持双盘故障，适合大容量磁盘（如4TB以上）或对数据安全性要求极高的场景（如医疗、金融数据），若磁盘数量≥6块且预算允许，优先选RAID 6以降低重建风险。
（图片来源网络，侵删）
Q2：更换故障硬盘后RAID重建失败怎么办？
A：首先确认新硬盘是否兼容ServeRAID控制器（可查看IBM兼容性列表）；其次检查硬盘是否正确插入（热插拔硬盘需听到“咔嗒”声并指示灯正常）；若仍失败，尝试在RAID工具中手动“Rebuild”逻辑驱动器，或更新控制器固件后重试，若问题持续,联系IBM技术支持。
