第一部分：进入 BIOS/UEFI 设置界面
这是所有操作的第一步,请务必正确操作。
（图片来源网络，侵删）
-
开机或重启服务器。
-
在戴尔 Logo 出现时，立即、连续地按下
<F2>键。- 提示：时机很重要，如果错过了，服务器会继续启动操作系统，此时需要重启再试。
-
成功进入后,您会看到一个蓝色的、类似下图的界面，这就是戴尔服务器的 BIOS/UEFI 设置界面。
（这是一个示例界面，具体版本和布局可能略有不同，但核心选项基本一致）

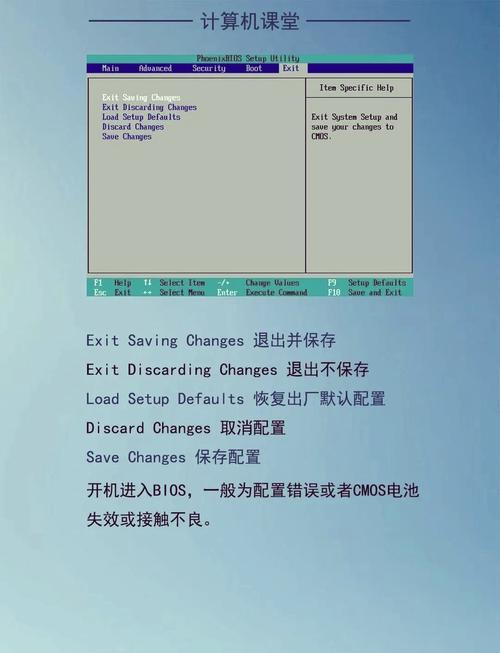

（图片来源网络，侵删）
第二部分：BIOS 主界面核心功能区
进入 BIOS 后，您会看到顶部有几个主要的功能选项卡，我们逐一进行图解说明。
System Settings (系统设置)
这是最核心、最常用的选项卡，包含了服务器的基本硬件配置。
1 System Profile (系统配置文件)
这是 最最最重要 的一个设置，它决定了服务器所有组件（如内存、CPU、PCIe卡）的工作模式。
- 位置：
System Settings->System Profile - 选项：
- Performance Profile (性能配置文件): 这是默认选项，提供最高的性能。
- Turbo Mode (涡轮模式): 在性能和能效之间取得平衡，根据负载动态调整。
- Power Saving (节能模式): 降低功耗，可能会牺牲一些性能。
- Custom (自定义): 高级用户选项，允许您手动调整每个插槽的内存模式（如性能优化、镜像、禁用）。
- 图解与建议：
- 对于绝大多数用户：保持默认的 Performance Profile 即可。
- 当遇到内存兼容性问题或需要稳定运行：可以尝试设置为 Custom，然后将有问题的内存插槽设置为 Disabled，或者将内存模式设置为更保守的设置。
- 当服务器用于非关键任务，且需要省电：可以选择 Power Saving。
2 System BIOS/UEFI Settings (系统 BIOS/UEFI 设置)
这里可以控制 BIOS 本身的启动行为。
（图片来源网络，侵删）
- 位置：
System Settings->System BIOS/UEFI Settings - 常用选项：
- Boot Mode (启动模式):
- UEFI: 现代标准，支持大硬盘（>2TB），启动更快，安全性更高。强烈推荐。
- Legacy: 传统模式，用于兼容非常老的操作系统或硬件。
- Boot Sequence (启动顺序):
- 设置设备（如硬盘、U盘、网络）的启动优先级，您想从U盘安装系统，就需要把
USB Storage Device调到第一位。
- 设置设备（如硬盘、U盘、网络）的启动优先级，您想从U盘安装系统，就需要把
- Boot List Option (启动列表选项):
- UEFI: 只显示符合 UEFI 规范的启动项。
- UEFI and Legacy: 同时显示 UEFI 和传统启动项。兼容性最好，建议在不确定时使用此选项。
- Onboard Devices (板载设备):
可以在这里开启或关闭板载的 LOM 网卡、SAS 控制器等。
- Boot Mode (启动模式):
3 Integrated Devices (集成设备)
管理服务器主板集成的各种控制器。
- 位置：
System Settings->Integrated Devices - 常见选项：
- Embedded NICs (嵌入式网卡):
- 可以设置每个板载网口的 Link Speed (链路速度)，如
Auto,1 Gbps,10 Gbps，如果您的交换机和网线只支持 1Gbps，强制设置为 10Gbps 会导致网口无法连接。
- 可以设置每个板载网口的 Link Speed (链路速度)，如
- SAS Controller (SAS 控制器):
- 管理硬盘背板,可以设置为 RAID 模式（用于创建虚拟磁盘）或 IT/IR 模式（直通模式，用于操作系统直接识别物理硬盘）。
- Video Controller (视频控制器):
- 设置显卡输出,如
Auto,Primary,Secondary。
- 设置显卡输出,如
- Embedded NICs (嵌入式网卡):
Inventory (系统信息)
这个选项卡用于查看服务器的详细硬件信息,对于排查问题非常有用。
-
位置：
Inventory -
主要子项：
- System Summary: 查看服务器型号、服务标签、BIOS 版本、安装的操作系统摘要。
- Components: 查看所有组件的详细信息。
- Memory: 查看每根内存条的型号、容量、速度、通道、是否启用镜像/ sparing 等。
- Processors: 查看 CPU 型号、核心数、频率、是否支持虚拟化等。
- Storage: 查看所有物理硬盘的详细信息，包括型号、容量、状态（正常、预测性故障等）、固件版本。
- Adapters: 查看所有 PCIe 插槽上的扩展卡（如 HBA 卡、RAID 卡、网卡）。
-
图解与建议：
- 当您需要联系戴尔技术支持时,提供这里的
System Summary和Components信息可以极大地加快问题解决速度。
- 当您需要联系戴尔技术支持时,提供这里的
Boot Settings (启动设置)
这个选项卡专门用于配置启动相关的选项。
- 位置：
Boot Settings - 常用选项：
- UEFI Boot Order: 在 UEFI 模式下，这里会显示所有可用的 UEFI 启动项（通常是带有
UEFI前缀的硬盘）。 - Legacy Boot Order: 在传统模式下，显示所有传统启动项。
- Boot Mode: 这里也可以切换 UEFI 和 Legacy 模式。
- Network Boot (网络启动):
启用后,服务器可以从网络（通过 PXE 协议）启动，通常用于无人值守批量安装操作系统。
- UEFI Boot Order: 在 UEFI 模式下，这里会显示所有可用的 UEFI 启动项（通常是带有
System Configuration (系统配置)
这个选项卡通常与生命周期控制器相关,用于进行固件更新等高级操作。
- 位置：
System Configuration - 常用选项：
- Embedded Lifecycle Controller Settings (嵌入式生命周期控制器设置):
- 这是戴尔的特色功能,相当于一个集成在 BIOS 中的小型管理操作系统。
- Lifecycle Controller Policy: 设置是否在下次启动时自动进入 Lifecycle Controller 界面。
- System BIOS Settings (系统 BIOS 设置):
- 这里可以执行 BIOS Update（更新 BIOS），是进行固件升级的常用入口。
- Embedded Lifecycle Controller Settings (嵌入式生命周期控制器设置):
第三部分：BIOS 操作通用技巧
- 导航：
- 使用 方向键在不同菜单和选项间移动。
- 使用
Tab键在同一个菜单的不同区域（如菜单栏、内容区、操作按钮）之间切换。
- 选择/修改：
- 使用
Enter键进入子菜单或选中一个选项。 - 使用 / 键或
PgUp/PgDn键来调整数值或选择列表项。
- 使用
- 保存与退出：
- 任何时候按
Esc键可以返回上一级菜单或退出当前对话框。 - 在主界面底部,始终有
<F10>Save Changes and Exit 和<Esc>Exit without Saving Changes 两个快捷选项。 - 强烈建议：修改完设置后，选择
<F10>，系统会提示您确认，然后自动重启应用新设置，这样可以避免忘记保存导致设置不生效。
- 任何时候按
第四部分：常见 BIOS 设置场景示例
从 U 盘安装操作系统
- 将制作好的 U 盘安装盘插入服务器的 USB 端口。
- 开机或重启,按
F2进入 BIOS。 - 转到
System Settings->System BIOS/UEFI Settings。 - 确保 Boot Mode 设置为 UEFI。
- 将 Boot List Option 设置为 UEFI and Legacy 以增加兼容性。
- 转到
Boot Settings。 - 在 UEFI Boot Order 列表中，找到您的 U 盘（通常显示为
UEFI: [您的U盘品牌和型号]）。 - 选中它,然后按 键将其移动到列表的 **第一位
