微电脑时控开关是一种能够根据预设程序自动控制电器设备通断的智能控制装置，广泛应用于照明、空调、广告牌、工业设备等场景，其接线操作相对简单，但需严格遵守电气安全规范，确保正确连接，以下是详细的接线步骤、注意事项及常见问题解答。

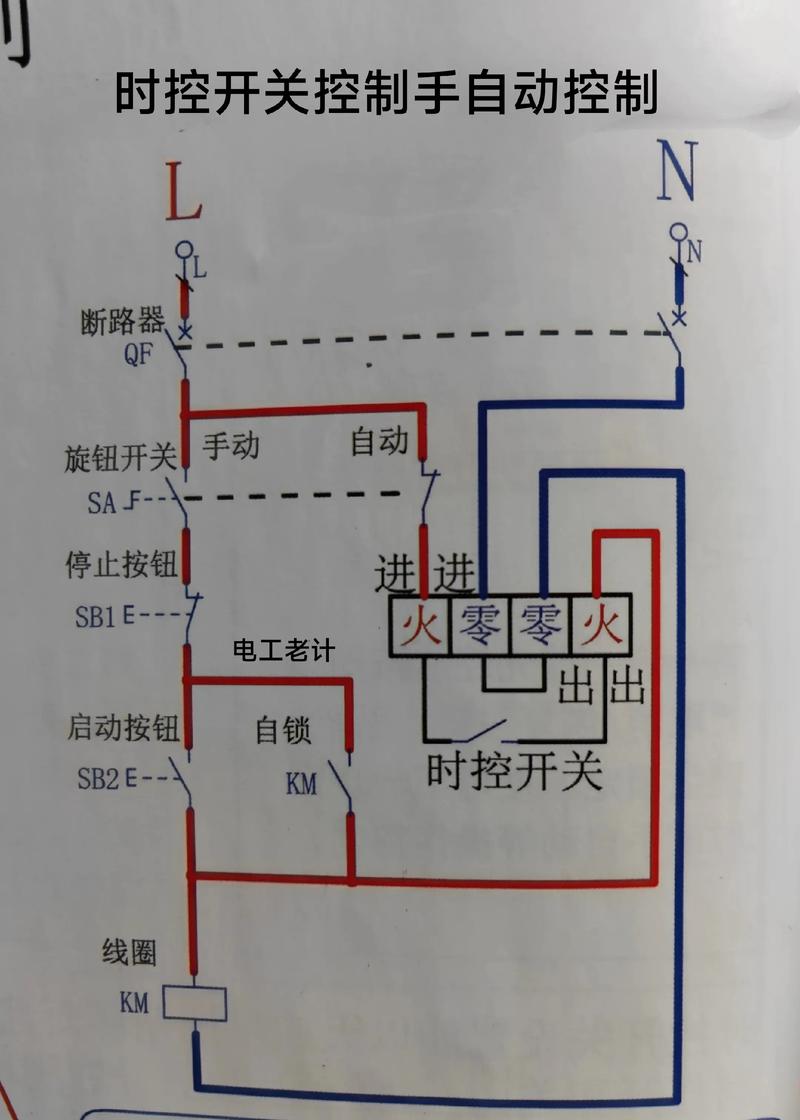

（图片来源网络，侵删）
接线前准备工作
-
工具与材料准备
- 微电脑时控开关（根据负载电流选择合适型号，一般分为10A、16A、20A、30A等规格）
- 电线（根据负载功率选择截面积，如1.5mm²适用于2200W以下负载，2.5mm²适用于5500W以下负载）
- 电工螺丝刀、剥线钳、绝缘胶带、万用表（用于检测电压）
- 负载设备（如灯具、电机等）
- 电源（确保电压与时控开关额定电压一致，多为AC 220V/50Hz）
-
安全注意事项
- 断电操作：接线前务必切断电源总开关，并用万用表确认线路无电，避免触电风险。
- 负载匹配：时控开关的额定电流必须大于负载工作电流，防止过载烧毁设备。
- 接线端子识别：仔细查看时控开关接线端子标识，通常包括“L”（火线输入）、“N”（零线输入）、“LO”（火线输出）及接地端子（⏚），部分型号可能设有“COM”公共端。
接线步骤详解
区分接线端子
以常见的单相220V微电脑时控开关为例，其接线端子通常为螺丝端子，标识清晰：
- L（Line）：电源火线输入端，连接电网火线。
- N（Neutral）：电源零线输入端，连接电网零线。
- LO（Load Output）：负载火线输出端，连接负载设备的火线。
- ⏚（Ground）：接地端子，连接黄绿双色接地线（用于设备外壳接地，防止漏电）。
连接电源线
- 火线（L）：剥开电源火线绝缘层约8-10mm，将裸露铜线插入“L”端子孔，用螺丝刀拧紧螺丝，确保接触良好，避免松动。
- 零线（N）：同样方法连接电源零线至“N”端子，零线与火线需区分清楚，严禁接反。
- 接地线（⏚）：若供电系统有接地线，必须连接至时控开关的接地端子，接地线应与设备金属外壳可靠连接，确保用电安全。
连接负载线
- 负载火线（LO）：从“LO”端子引出一根电线，连接至负载设备（如灯具、电机）的火线输入端。
- 负载零线：负载设备的零线应直接连接至电源零线，不经过时控开关（部分时控开关内部已集成零线输出，需参考具体型号说明书）。

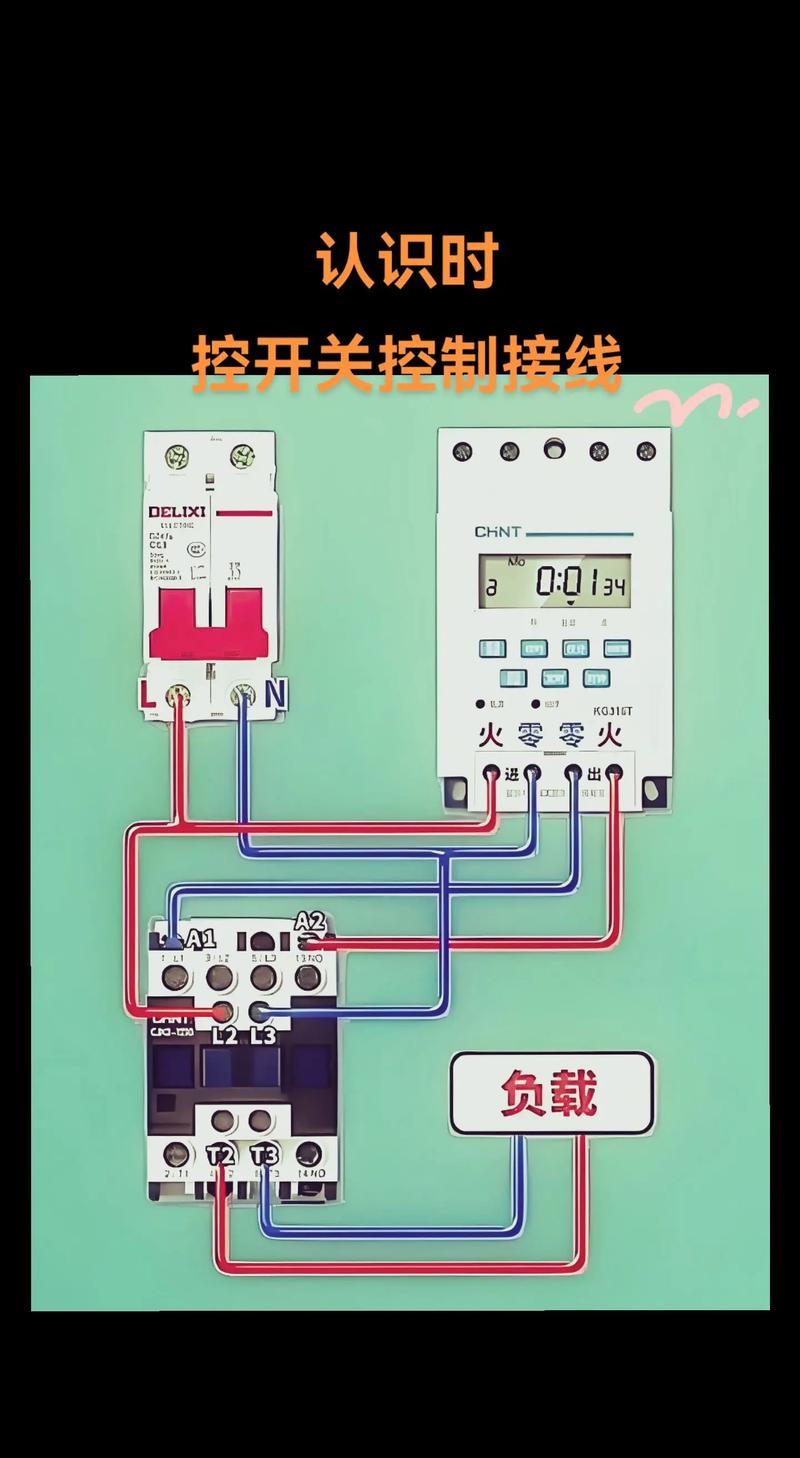

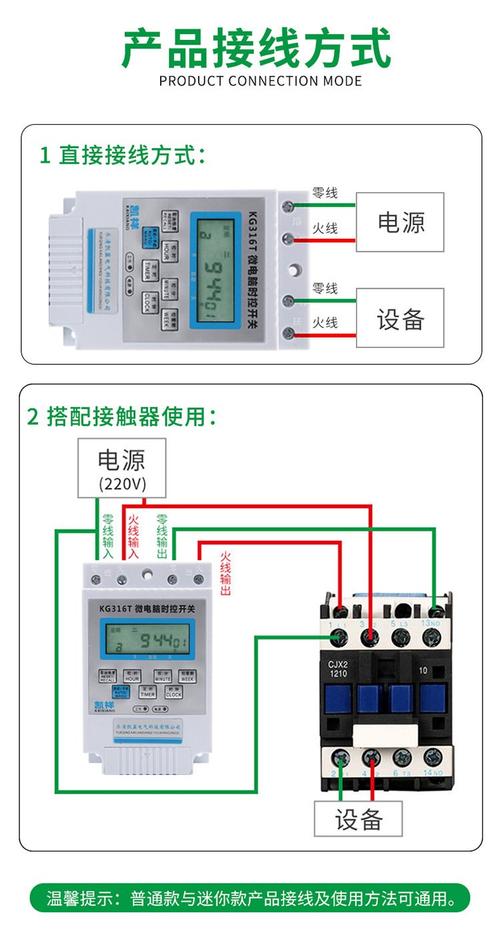

接线示意图（以单相负载为例）
| 端子名称 | 连接对象 | 导线颜色（推荐） | 说明 |
|---|---|---|---|
| L | 电源火线 | 红色/棕色 | 接入电网火线 |
| N | 电源零线 | 蓝色/黑色 | 接入电网零线 |
| LO | 负载火线 | 黄色/绿色 | 输出至负载设备火线 |
| 接地线 | 黄绿双色 | 连接设备外壳或接地体 |
接线完成检查
- 目视检查：确认所有接线端子螺丝拧紧，无裸露铜线，导线绝缘层无破损。
- 万用表检测：恢复电源前，用万用表电阻档测量“L”与“LO”端子是否在断开状态（正常显示无穷大），避免短路。
- 通电测试：合上电源开关，观察时控开关显示屏是否正常亮起，进入设置界面（具体操作参考说明书），手动测试开关功能是否正常。
常见接线问题与解决方法
-
时控开关不显示或无法工作
（图片来源网络，侵删）- 原因：电源未接通、零线未接、保险丝烧毁（部分型号内置保险丝）。
- 解决：检查电源开关是否合上，用万用表测量“L”“N”端子是否有220V电压；若电压正常，检查保险丝是否熔断，必要时更换同规格保险丝。
-
负载无法自动控制
- 原因：时间程序设置错误、负载接线松动、“LO”端子与负载未接通。
- 解决：重新检查时间设置（确保开启/关闭时间准确），检查“LO”端子至负载的导线是否接触良好，手动切换时控开关模式（如“自动”“手动”）测试负载响应。
相关问答FAQs
问题1：微电脑时控开关可以控制三相电机吗？
解答：普通单相微电脑时控开关仅适用于单相负载（电压220V），若需控制三相电机（电压380V），必须选用三相时控开关（常见型号有三相四线制或三相三线制），并注意相线连接顺序（L1、L2、L3），同时确保开关额定电流大于电机额定电流的1.5倍，避免启动电流过大导致损坏。
问题2：时控开关安装在户外需要额外防护吗？
解答：若时控开关安装在户外（如路灯、广告牌控制），必须选择具备防水、防尘、防腐蚀功能的户外型时控开关（防护等级通常IP65以上），接线时需做好防水处理，如使用防水接线盒、缠绕防水胶带，避免雨水进入端子导致短路或元件损坏，室内安装则需选择干燥、通风环境,避免阳光直射或潮湿环境影响使用寿命。
