PLC（可编程逻辑控制器）与电脑的连接是实现工业自动化监控、编程、数据采集和远程控制的关键环节，连接方法的选择取决于PLC的品牌、型号、通信协议以及应用需求，以下是常见的连接方式、步骤及注意事项，帮助用户顺利完成PLC与电脑的对接。

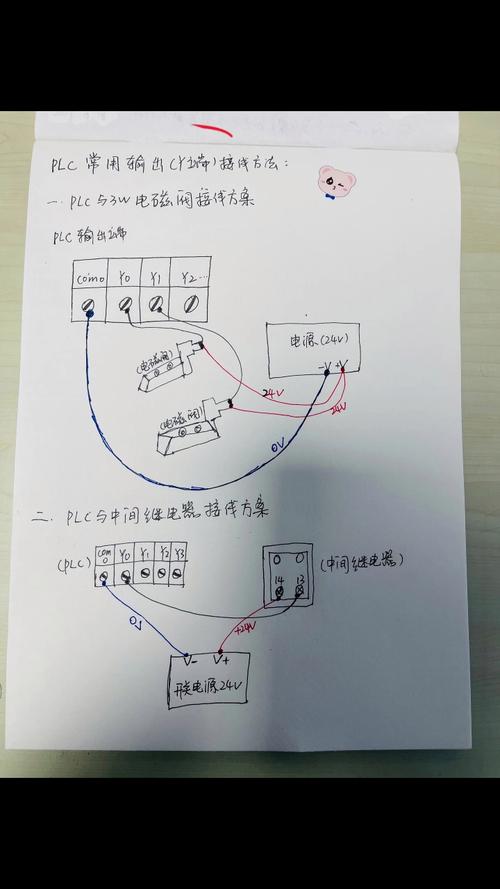

（图片来源网络，侵删）
连接前的准备工作
-
硬件准备
- PLC端：确认PLC是否具备通信接口（如RS232、RS485、以太网口、USB口等），部分老型号PLC需额外配备通信模块（如FX-232AW模块）。
- 电脑端：根据PLC接口类型选择对应的转换设备（如USB转RS232/RS485转换器、以太网线、USB直连线等）。
- 其他配件：通信电缆（如交叉网线、串口线）、电源适配器（若PLC需独立供电）等。
-
软件准备
- 安装PLC编程软件（如西门子TIA Portal、三菱GX Works2、欧龙士CX-Programmer等）。
- 安装通信驱动程序（如USB转串口驱动、以太网协议配置工具）。
- 确认电脑操作系统与软件的兼容性（如64位系统需匹配对应版本软件）。
-
参数确认
- 记录PLC的通信参数：波特率、数据位、停止位、校验方式（串口通信）；IP地址、子网掩码、端口号（以太网通信）。
- 检查PLC的通信模式（如是否支持Modbus、Profibus等协议）。
常见连接方式及步骤
（一）串口通信（RS232/RS485）
串口通信是传统PLC的常用方式,适用于短距离、低速率数据传输。
-
硬件连接
- RS232连接：使用串口线（如DB9接头）直接连接PLC的COM口与电脑的串口（需通过USB转串口转换器）。
- RS485连接：需使用RS485转USB转换器，并确保总线终端电阻匹配（通常120Ω）。
-
软件设置
- 在编程软件中新建通信连接,选择“串口”类型，设置波特率（9600/19200等）、奇偶校验（无校验/偶校验）等参数。
- 通过设备管理器查看电脑串口号（如COM3），并在软件中对应选择。
-
注意事项
- 串口通信距离建议不超过15米（RS232）或1200米（RS485）。
- 避免强电磁干扰环境,必要时使用屏蔽电缆。
（二）以太网通信
以太网通信支持高速率、长距离传输，是现代工业自动化的主流方式。
-
硬件连接
- 使用交叉网线（或直通网线，部分PLC支持自动翻转）连接PLC的RJ45口与电脑的以太网口。
- 若通过路由器连接,需确保PLC与电脑在同一局域网内。
-
IP配置
- 静态IP：在PLC网络设置中配置固定IP（如192.168.0.10），电脑设置为同一网段（如192.168.0.100）。
- 动态IP：启用路由器的DHCP服务，自动分配IP地址。
-
软件设置
- 在编程软件中选择“以太网”通信，输入PLC的IP地址或通过“搜索设备”自动识别。
- 部分PLC需设置TCP/UDP端口号（如默认102端口）。
（三）USB通信
部分新型PLC支持USB直连,无需额外转换设备，适合快速调试。
-
硬件连接
- 使用USB线连接PLC的USB口与电脑的USB-A口。
- 部分PLC需切换至“USB模式”（通过拨码开关或软件设置）。
-
驱动安装
- 安装PLC自带的USB驱动,电脑识别后显示为“虚拟串口”或“USB设备”。
- 在编程软件中选择“USB”通信类型，自动匹配设备。
（四）无线通信（Wi-Fi/蓝牙）
适用于移动监控或布线困难的场景,需额外配置无线模块。
-
硬件连接
- 在PLC上安装Wi-Fi模块（如西门子CP 1543-1），连接路由器。
- 或通过蓝牙适配器（如USB蓝牙 dongle）与PLC配对。
-
软件设置
- 配置无线网络SSID和密码,确保PLC与电脑在同一网络。
- 使用支持无线通信的编程软件（如TIA Portal的无线连接功能）。
连接测试与故障排查
-
通信测试
- 在编程软件中点击“在线连接”，若提示“连接成功”，则可进行程序下载或监控。
- 若失败,检查参数设置（如波特率、IP地址）或硬件接触。
-
常见故障及解决
- 无法识别设备：更新驱动程序，更换通信线缆或检查PLC接口是否损坏。
- 通信中断：重启PLC和电脑，检查网络防火墙是否拦截通信端口。
- 数据错误：校验通信协议（如Modbus RTU/TCP），确保数据格式一致。
不同品牌PLC的连接特点对比
| 品牌 | 常用接口 | 通信协议 | 编程软件 |
|---|---|---|---|
| 西门子 | Ethernet、RS485 | Profinet、MPI | TIA Portal |
| 三菱 | USB、RS232 | MC协议、Modbus | GX Works2 |
| 欧龙士 | Ethernet、USB | EtherNet/IP | CX-Programmer |
| AB（罗克韦尔） | EtherNet/IP、DH+ | EtherNet/IP | RSLogix 5000 |
相关问答FAQs
Q1：PLC与电脑连接时提示“通信超时”，如何解决？
A：首先检查物理连接是否牢固，确保通信线缆正常，核对PLC与电脑的通信参数（如波特率、IP地址）是否一致，若使用串口通信，可尝试降低波特率；若使用以太网，确认防火墙未关闭通信端口（如西门子默认102端口），重启PLC和电脑后再次尝试连接。
Q2：是否可以通过Wi-Fi直接连接PLC进行远程监控？
A：可以，但需满足以下条件：PLC需支持无线通信模块（如西门子CP 1543-1），且路由器允许远程访问（需设置端口映射），建议通过VPN或工业网关建立安全隧道，避免直接暴露PLC于公网，以防数据泄露或未授权访问，需确保无线网络稳定性，避免因信号中断导致控制失效。
