重要提示：操作前必读

1. 风险警告：修改 BIOS 设置不当可能导致服务器无法启动、操作系统不稳定或数据丢失，请务必在了解设置项含义后再进行修改,并记录好原始设置。
2. 访问方式：主要有两种方式：
   • 开机自检时按键：在服务器启动过程中，屏幕出现 F2 = Setup 或 F11 = Boot Menu 等提示时,迅速按下相应按键。
   • 通过 iDRAC 远程访问：这是更推荐的方式，特别是对于无头服务器（Headless Server）或远程管理，通过 iDRAC 的虚拟控制台可以直观地操作 BIOS,就像坐在服务器前一样。
3. 界面差异：不同型号和 iDRAC 版本的戴尔服务器，BIOS 界面布局和选项名称可能略有不同,但核心逻辑和设置项基本一致。

第一步：如何进入 BIOS/UEFI 界面

这是所有操作的前提。

本地物理操作

1. 开机：给服务器通电,按下电源按钮。
2. 观察屏幕：在戴尔 Logo 出现后，屏幕会显示自检信息,请注意看屏幕底部或侧边。
3. 按键进入：当看到类似 Press F2 for System Setup 或 Press <F2> to enter System Setup 的提示时，立即、连续地按下 F2 键。
4. 进入界面：成功后，您将看到蓝色的 Dell PowerEdge BIOS/UEFI Configuration 界面。

通过 iDRAC 远程操作（推荐）

1. 登录 iDRAC：通过浏览器访问服务器的 iDRAC IP 地址,使用管理员账户登录。
2. 打开控制台：在 iDRAC 界面中，找到 "虚拟控制台" 或 "Virtual Console" 选项并点击。
3. 模拟按键：虚拟控制台窗口打开后，屏幕上会显示服务器的启动过程，在看到 F2 提示时，使用虚拟键盘上的 F2 按键，或者直接在您的键盘上按下 F2 键。
4. 进入界面：虚拟控制台窗口会切换到 BIOS 设置界面,您可以使用鼠标和键盘进行操作。

第二步：BIOS 主界面概览

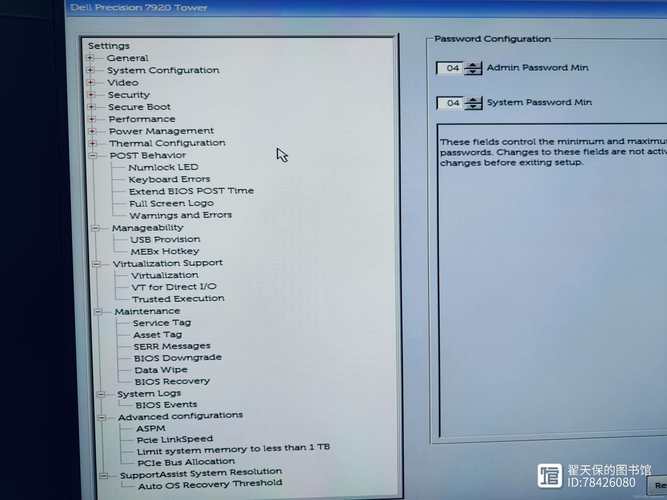

进入 BIOS 后，您会看到一个类似下图的界面,它通常分为几个主要部分：

• 左侧导航栏：包含所有设置分类。
• 中间主显示区：显示当前选中分类的详细设置项。
• 底部操作栏：显示可用的功能键（如 F1 帮助、F10 保存退出等）。

常用功能键说明：

• F1：显示当前选项的帮助信息。
• F5：加载默认设置。
• F9：加载出厂默认设置（会清除所有自定义配置）。
• F10：保存当前设置并退出。
• ESC：返回上一级菜单或退出。
• 方向键,用于导航和选择。
• Enter：确认选择或进入子菜单。
• 或 PageUp/PageDown：用于修改数值（如日期、时间、启动顺序等）。

第三步：核心 BIOS 设置项详解（图解）

以下是服务器 BIOS 中最常用、最重要的几个设置项。

System Settings (系统设置)

这是最核心的设置区域,包含服务器的基本信息和全局配置。

• System Information (系统信息)：

  • 显示服务器的型号、序列号、BIOS 版本、iDRAC 版本、CPU、内存、硬盘等硬件信息。
  • 用途：快速查看硬件配置,或在联系技术支持时提供信息。

• System Profile (系统配置文件)：

  • 这是戴尔服务器的特色功能,提供预设的性能和功耗配置。
  • 选项：
    • Performance (性能)：最大化性能,功耗和散热最高。
    • Balanced (均衡)：性能和功耗的平衡点,推荐大多数使用场景。
    • Power Saver (节能)：降低功耗，可能会限制 CPU 性能。
    • Custom (自定义)：允许您手动调整各项设置。
  • 用途：根据应用需求（如虚拟化、数据库、文件服务）快速选择合适的配置。

• Boot Settings (启动设置)：

  • 控制服务器的启动设备和启动顺序。
  • 关键项：
    • Boot Mode：选择 UEFI 或 Legacy。强烈建议使用 UEFI，它支持更大的硬盘、更安全的启动和更快的启动速度，安装 Windows Server 2012 及以后版本，或现代 Linux 发行版时，必须使用 UEFI。
    • Boot Sequence：启动顺序列表。1st Boot 是首选启动设备。
    • UEFI Boot Order：在 UEFI 模式下，这里会显示所有可用的 UEFI 启动项（如 Windows Boot Manager, GRUB 等）。
    • Add Boot Option：如果您需要从网络启动（PXE）或从特定 UEFI 文件（如 ISO 映像）启动,可以在这里添加。

Devices (设备设置)

用于配置服务器上的各种硬件设备。

• System BIOS (系统 BIOS)：

  • 可以在这里设置系统日期和时间。
  • 用途：确保系统时间准确,对日志记录和证书验证很重要。

• Embedded NICs (嵌入式网卡设置)：

  • 配置主板集成的网络控制器（如 i350, i550）。
  • 关键项：
    • SR-IOV Global Enable：如果您的操作系统支持（如 Windows Server 2025+），开启此功能可以为虚拟机直接分配网卡,提高网络性能。
    • Teaming：配置网卡绑定，将多个物理网卡组合成一个逻辑网卡,以增加带宽和提供冗余。
  • 用途：优化网络性能和可靠性。

• SATA Settings (SATA 设置)：

  • 配置 SATA 控制器的工作模式。
  • 关键项：
    • AHCI：默认模式，支持高级功能，如 NCQ (Native Command Queuing),性能更好。
    • RAID：如果您使用 SATA 硬盘并想配置 RAID 阵列，必须选择此模式。注意： 这只是控制器模式，真正的 RAID 组合是在下面的 "RAID Settings" 中完成的。
  • 用途：根据您的存储需求选择正确的模式。

Storage Settings (存储设置)

如果您使用了 RAID 卡（如 PERC H730/H730P）,这里的设置至关重要。

• RAID Settings (RAID 设置)：

  • 配置和管理物理硬盘组成的 RAID 阵列。
  • 操作：
    1. 进入此菜单后，按 Ctrl+N 可以切换到物理视图查看硬盘状态。
    2. 在逻辑视图中，您可以创建新的 RAID 卷。
    3. 可以对现有 RAID 进行初始化、清除或删除。
  • 用途：创建系统盘或数据盘的 RAID 阵列，以提供数据冗余（如 RAID 1, 5, 6, 10）或提升性能（如 RAID 0）。

• Foreign Configurations (外部配置)：

  • 当您更换 RAID 卡或在其他服务器上使用过该 RAID 卡的硬盘时,可能会看到这个提示。
  • 操作：如果确定这些硬盘配置是您想要的，可以在此处导入 Foreign Configuration，如果不确定，或者这是第一次使用这些硬盘,建议清除。
  • 警告：导入错误的配置可能导致数据丢失！

Security (安全设置)

用于设置管理员密码、启动安全等。

• Password Settings (密码设置)：

  • 设置 System Password (系统密码) 和 Setup Password (BIOS 密码)。
  • 区别：
    • Setup Password：只限制进入 BIOS 设置界面。
    • System Password：限制开机进入系统,需要输入密码才能启动。
  • 用途：保护服务器安全,防止未授权人员访问。

• Secure Boot (安全启动)：

  • 一个安全功能，只允许加载经过数字签名的操作系统和驱动程序,防止恶意软件在启动时加载。
  • 设置：可以设置为 Enabled (开启) 或 Disabled (关闭)。
  • 用途：强烈建议在安装 Windows 等现代操作系统时开启，如果安装 Linux 或某些旧版系统,可能需要暂时关闭。

第四步：保存设置并退出

完成所有修改后，退出 BIOS。

1. 确认修改：浏览一遍您修改过的设置,确保无误。
2. 保存退出：
   • 按下 F10 键。
   • 系统会弹出一个确认窗口，显示 Save Changes and Exit?。
   • 使用方向键选择 Yes，然后按 Enter。
3. 不保存退出：
   • 如果您只是想查看或不想保存修改，可以按 ESC 键，选择 Exit Without Saving Changes，然后按 Enter。

服务器将重启,并应用您的新设置。

戴尔服务器的 BIOS 功能强大，设置项繁多，但对于日常运维,您只需要掌握以下几个核心部分即可：

1. System Settings：设置系统配置、启动模式（UEFI）和启动顺序。
2. Devices：配置网卡、SAS/SATA 控制器模式。
3. Storage Settings：通过 RAID 卡创建和管理磁盘阵列。
4. Security：设置 BIOS 密码,开启安全启动。

希望这份图文指南能帮助您顺利地管理您的戴尔服务器！
